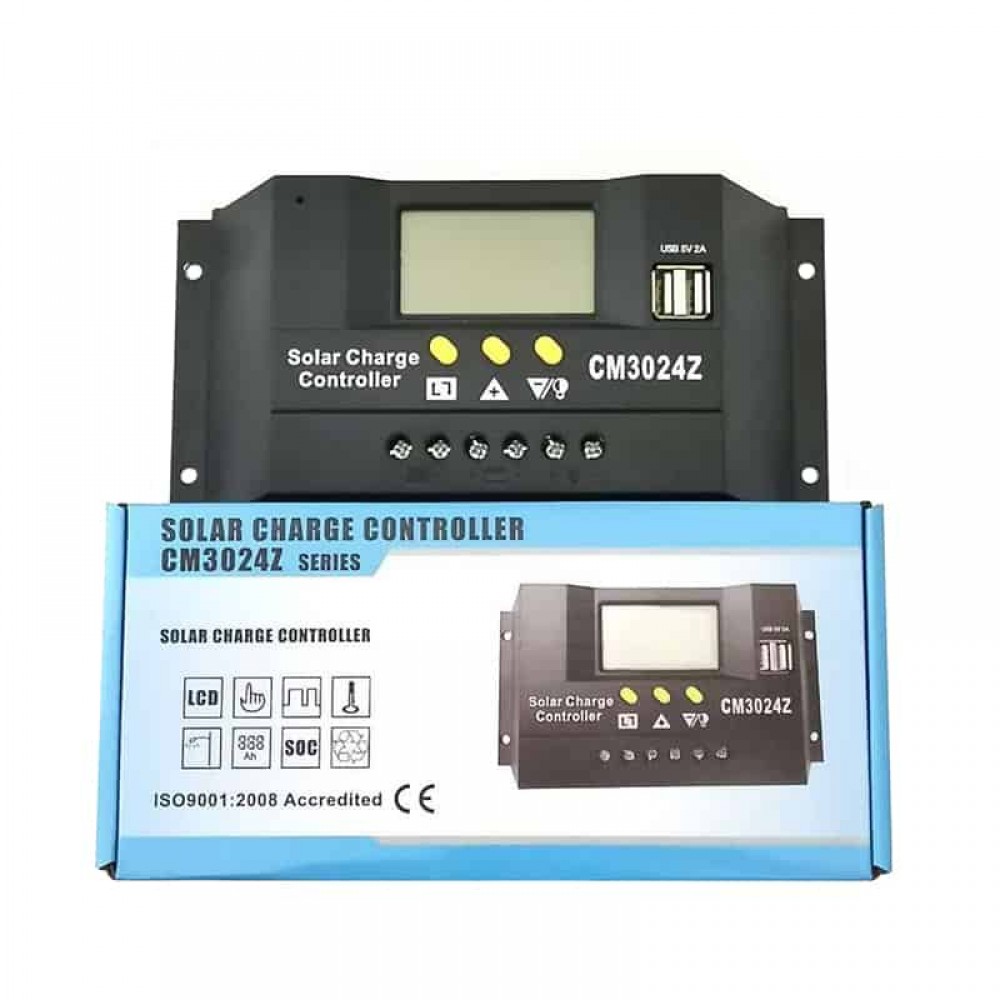

Контроллер заряда JUTA CM3024Z 30А 12/24В PWM с ЖК-дисплеем
Интеллектуальный PWM контроллер заряда для автономных солнечных электростанций. Предназначен для работы с системами 12 и 24 Вольта, обеспечивает эффективную трехступенчатую зарядку аккумуляторов с использованием широтно-импульсной модуляции (ШИМ). Идеальное решение для домашнего использования, отдаленных районов и систем автономного освещения.
Назначение и ключевые преимущества
- Технология PWM (ШИМ): Обеспечивает интеллектуальное управление зарядным током. По мере заряда аккумулятора и возрастания напряжения, контроллер уменьшает ток и поддерживает постоянное напряжение за счет широтно-импульсной модуляции. Это предотвращает перегрев аккумуляторов и продлевает срок их службы.
- Автоматическое распознавание напряжения: Модель с индексом "Z" автоматически определяет и поддерживает работу в системах с напряжением 12В и 24В, что упрощает настройку и обеспечивает универсальность применения для различных типов аккумуляторных систем и конфигураций солнечных панелей.
- Трехступенчатая зарядка и регулируемые параметры: Использует трехступенчатую PWM-зарядку (основная, насыщения, поддерживающая). Параметры заряда и разряда (например, напряжения отключения и восстановления) можно регулировать вручную с помощью кнопок, что позволяет точно настроить работу под конкретный тип аккумулятора.
- Информативный ЖК-дисплей: Отображает напряжение, ток, температуру, накопленные ампер-часы, а также графические символы состояния системы. Это позволяет детально контролировать работу солнечной электростанции без необходимости подключения дополнительных устройств.
- Три режима работы нагрузки: Поддерживает обычный режим (24 часа), а также режимы управления освещением: включение по темноте с задержкой отключения (1-23 часа) или включение на всю ночь (0 часов), что делает его идеальным для уличных фонарей и систем автономного освещения.
- Автоматическая температурная компенсация: Встроенный датчик и функция температурной компенсации автоматически регулируют параметры зарядки в зависимости от температуры окружающей среды, что продлевает срок службы аккумуляторов и оптимизирует процесс заряда в любых условиях.
- Два USB порта 5В/2А: Встроенные USB порты позволяют напрямую заряжать мобильные телефоны, планшеты и другие гаджеты от солнечной энергии, делая контроллер идеальным для кемпингов, дач и автономных систем.
- Комплексные функции безопасности: Контроллер оснащён защитой от перегрузок, короткого замыкания, перезаряда, переразряда, обратной полярности подключения солнечных панелей и аккумулятора, а также обратным током ночью для надежной работы системы в любых условиях.
- Поддержка различных типов аккумуляторов: Совместим со свинцово-кислотными аккумуляторами (GEL, AGM, Flooded, Carbon) и литиевыми (Li-ion, LiFePO4) батареями, что позволяет использовать контроллер с современными аккумуляторными батареями различного типа.
- Учет энергии в ампер-часах: Функция накопления и отображения количества энергии, поступившей от солнечных панелей и потребленной нагрузкой, позволяет анализировать эффективность работы системы.
Области применения
- Автономные солнечные электростанции для загородных домов, дач и коттеджей
- Системы автономного уличного освещения и рекламные конструкции
- Удаленные объекты, поселки и пастбища без доступа к централизованному электроснабжению
- Системы резервного питания и телекоммуникационное оборудование
- Кемпинги, автодома и яхты (благодаря компактным размерам и USB выходам)
Рекомендации по эксплуатации
- Монтаж должен выполняться квалифицированным персоналом с соблюдением полярности подключения. Рекомендуемое сечение кабеля - до 16 мм².
- Убедитесь, что максимальное напряжение солнечных панелей не превышает 50В для предотвращения повреждения контроллера.
- Для настройки режимов работы нагрузки (освещение / 24ч) используйте кнопки управления и руководствуйтесь информацией на ЖК-дисплее.
- Для зарядки мобильных устройств используйте встроенные USB порты 5В/2А.
- Эксплуатируйте устройство при температуре от -20°C до +60°C в хорошо вентилируемом месте.
- Для подключения используйте качественные кабели и аксессуары, рассчитанные на соответствующие токи.
Технические характеристики
| Модель | JUTA CM3024Z |
|---|---|
| Тип устройства | PWM контроллер заряда (ШИМ) |
| Максимальный ток заряда | 30 А |
| Напряжение аккумуляторов | 12 / 24 В (автоматическое определение) |
| Максимальное напряжение солнечных панелей | 50 В |
| Максимальная мощность солнечных батарей | 360 Вт (12В) / 720 Вт (24В) |
| Напряжение подзаряда (буферное) | 13,8 В (12В) / 27,6 В (24В) регулируется |
| Напряжение отключения нагрузки | 10,7 В (12В) / 21,4 В (24В) регулируется |
| Напряжение восстановления нагрузки | 12,6 В (12В) / 25,2 В (24В) регулируется |
| Напряжение насыщения (Boost) | 14,4 В (12В) / 28,8 В (24В) |
| USB порт | 2 шт, 5В / 2А |
| Дисплей | ЖК-дисплей с графическими символами |
| Потребление без нагрузки | ≤30 мА |
| Температурная компенсация | -4 мВ/элемент/°C |
| Температура эксплуатации | -20°C до +60°C |
| Максимальная влажность | ≤90% (без конденсата) |
| Класс защиты | IP20 |
| Габаритные размеры | 188 × 90 × 48 мм |
| Вес | ≈365 г |
* Интеллектуальная PWM-зарядка с регулируемыми параметрами обеспечивает оптимальный процесс заряда для различных типов аккумуляторов.
** Три режима работы нагрузки позволяют использовать контроллер как для общего электропитания, так и для управления уличным освещением.
*** Автоматическая температурная компенсация продлевает срок службы аккумуляторов в любых климатических условиях.
Контроллер заряда JUTA CM3024Z 30А 12/24В PWM с ЖК-дисплеем — это интеллектуальное и надежное решение для автономных солнечных электростанций, объединяющее проверенную PWM технологию, широкие возможности настройки и удобный контроль. Высокий ток заряда 30А, наличие USB портов, информативного ЖК-дисплея, трех режимов работы нагрузки и автоматической температурной компенсации делают этот контроллер идеальным компонентом защитного оборудования для домашнего использования, отдаленных районов, систем уличного освещения и других автономных объектов, где требуется надежность, эффективность и гибкость настроек.
-
