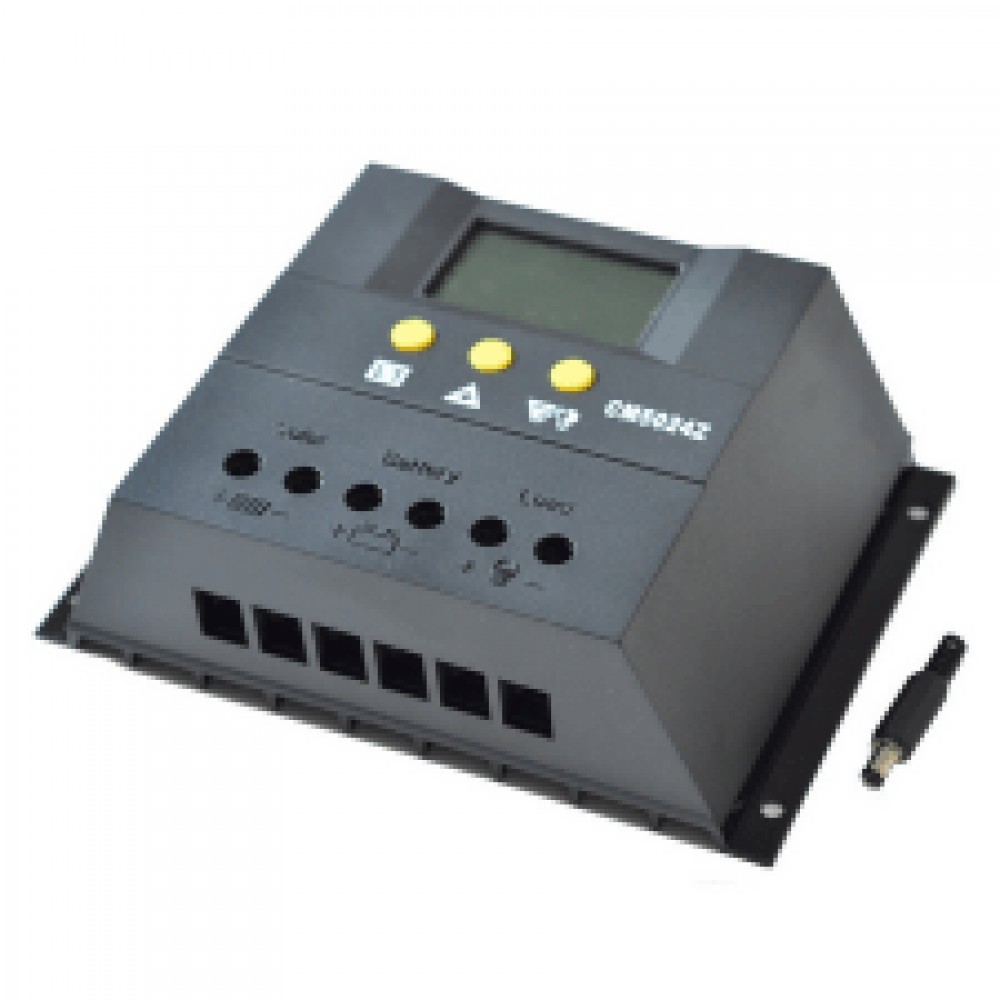

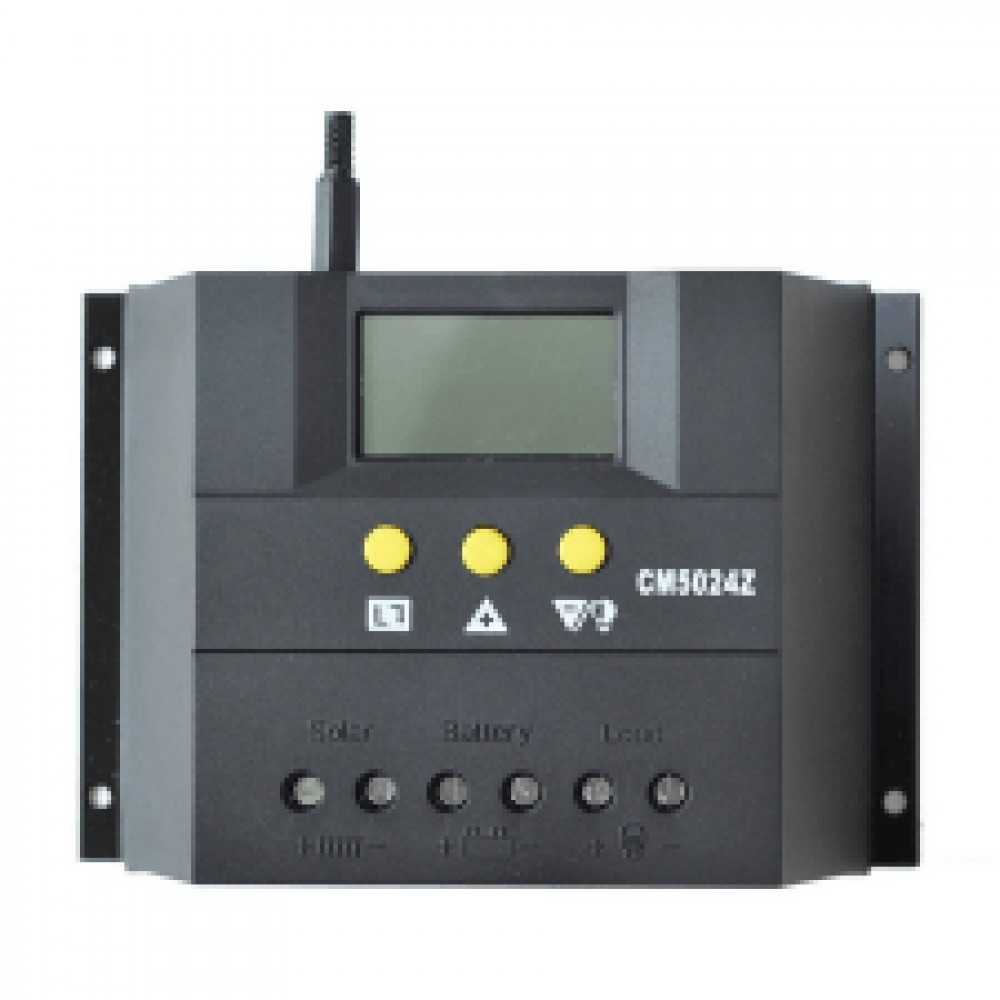

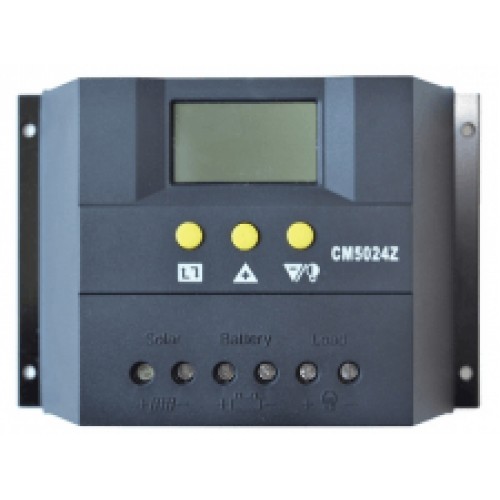

Контроллер заряда JUTA CM5024Z 50А 12/24В PWM с ЖК-дисплеем
Мощный PWM контроллер заряда для автономных солнечных электростанций. Предназначен для работы с системами 12 и 24 Вольта, обеспечивает эффективную трехступенчатую зарядку аккумуляторов большой емкости с использованием широтно-импульсной модуляции (ШИМ). Идеальное решение для домашнего использования, коммерческих объектов и систем автономного освещения.
Назначение и ключевые преимущества
- Технология PWM (ШИМ): Обеспечивает интеллектуальное управление зарядным током. По мере заряда аккумулятора и возрастания напряжения, контроллер уменьшает ток и поддерживает постоянное напряжение за счет широтно-импульсной модуляции. Это предотвращает перегрев аккумуляторов большой емкости и продлевает срок их службы.
- Высокий ток заряда 50 А: Обеспечивает возможность подключения мощных солнечных батарей (до 600Вт для 12В систем и до 1200Вт для 24В систем), что позволяет создавать производительные автономные системы электропитания для объектов с повышенным энергопотреблением.
- Автоматическое распознавание напряжения: Модель с индексом "Z" автоматически определяет и поддерживает работу в системах с напряжением 12В и 24В, что упрощает настройку и обеспечивает универсальность применения для различных типов аккумуляторных систем и конфигураций солнечных панелей.
- Трехступенчатая зарядка и регулируемые параметры: Использует трехступенчатую PWM-зарядку (основная, насыщения, поддерживающая). Параметры заряда и разряда (например, напряжения отключения и восстановления) можно регулировать вручную с помощью кнопок, что позволяет точно настроить работу под конкретный тип аккумулятора.
- Информативный ЖК-дисплей: Отображает напряжение, ток, температуру, накопленные ампер-часы, а также графические символы состояния системы. Это позволяет детально контролировать работу мощной солнечной электростанции без необходимости подключения дополнительных устройств.
- Три режима работы нагрузки: Поддерживает обычный режим (24 часа), а также режимы управления освещением: включение по темноте с задержкой отключения (1-23 часа) или включение на всю ночь (0 часов), что делает его идеальным для мощных систем уличного освещения и рекламных конструкций.
- Автоматическая температурная компенсация: Встроенный датчик и функция температурной компенсации автоматически регулируют параметры зарядки в зависимости от температуры окружающей среды, что продлевает срок службы аккумуляторных батарей большой емкости и оптимизирует процесс заряда в любых условиях.
- Комплексные функции безопасности: Контроллер оснащён защитой от перегрузок, короткого замыкания, перезаряда, переразряда, обратной полярности подключения солнечных панелей и аккумулятора, а также обратным током ночью для надежной работы системы в любых условиях.
- Поддержка различных типов аккумуляторов: Совместим со свинцово-кислотными аккумуляторами (GEL, AGM, Flooded, Carbon) и литиевыми (Li-ion, LiFePO4) батареями, что позволяет использовать контроллер с современными аккумуляторными батареями различного типа.
- Учет энергии в ампер-часах: Функция накопления и отображения количества энергии, поступившей от солнечных панелей и потребленной нагрузкой, позволяет анализировать эффективность работы мощной системы и оптимизировать энергопотребление.
Области применения
- Мощные автономные солнечные электростанции для загородных домов, коттеджей и усадеб
- Коммерческие объекты: магазины, кафе, гостиницы с автономным питанием
- Системы автономного уличного освещения большой мощности и рекламные конструкции
- Удаленные объекты и поселки без доступа к централизованному электроснабжению
- Промышленные установки и телекоммуникационное оборудование
Рекомендации по эксплуатации
- Монтаж должен выполняться квалифицированным персоналом с соблюдением полярности подключения. Рекомендуемое сечение кабеля - до 16 мм².
- Убедитесь, что максимальное напряжение солнечных панелей не превышает 50В для предотвращения повреждения контроллера.
- Для настройки режимов работы нагрузки (освещение / 24ч) используйте кнопки управления и руководствуйтесь информацией на ЖК-дисплее.
- При работе с высокими токами 50А обеспечьте хорошую вентиляцию для отвода тепла.
- Эксплуатируйте устройство при температуре от -20°C до +60°C в хорошо вентилируемом месте.
- Для подключения используйте качественные кабели и аксессуары, рассчитанные на соответствующие токи.
Технические характеристики
| Модель | JUTA CM5024Z |
|---|---|
| Тип устройства | PWM контроллер заряда (ШИМ) |
| Максимальный ток заряда | 50 А |
| Напряжение аккумуляторов | 12 / 24 В (автоматическое определение) |
| Максимальное напряжение солнечных панелей | 50 В |
| Максимальная мощность солнечных батарей | 600 Вт (12В) / 1200 Вт (24В) |
| Напряжение подзаряда (буферное) | 13,8 В (12В) / 27,6 В (24В) регулируется |
| Напряжение отключения нагрузки | 10,7 В (12В) / 21,4 В (24В) регулируется |
| Напряжение восстановления нагрузки | 12,6 В (12В) / 25,2 В (24В) регулируется |
| Напряжение насыщения (Boost) | 14,4 В (12В) / 28,8 В (24В) |
| Потребление без нагрузки | ≤30 мА |
| Температурная компенсация | -4 мВ/элемент/°C |
| Температура эксплуатации | -20°C до +60°C |
| Температура хранения | -30°C до +70°C |
| Максимальная влажность | ≤90% (без конденсата) |
| Дисплей | ЖК-дисплей с графическими символами |
| Класс защиты | IP20 |
| Габаритные размеры | 188 × 130 × 62 мм |
| Вес | ≈590 г |
* Интеллектуальная PWM-зарядка с регулируемыми параметрами обеспечивает оптимальный процесс заряда для аккумуляторов большой емкости.
** Высокий ток заряда 50А позволяет создавать мощные автономные системы до 1200Вт.
*** Три режима работы нагрузки и автоматическая температурная компенсация обеспечивают гибкость применения и долговечность аккумуляторов.
Контроллер заряда JUTA CM5024Z 50А 12/24В PWM с ЖК-дисплеем — это мощное и надежное решение для автономных солнечных электростанций, объединяющее проверенную PWM технологию, высокую производительность и расширенные возможности контроля. Высокий ток заряда 50А, поддержка систем до 1200Вт, информативный ЖК-дисплей, три режима работы нагрузки и автоматическая температурная компенсация делают этот контроллер идеальным компонентом защитного оборудования для загородных домов, коммерческих объектов, мощных систем уличного освещения и других автономных применений, где требуется надежность, эффективность и возможность работы с большими токами.
-
