| AC разъемы Винтовые клеммы | DC разъемы MC4 (PV), винтовые клеммы (Battery) | Вес, кг 112 |
| Время переключения на резерв, мс <10 | Встроенные защиты Защита от антиостровного режима, защита от перегрузки по току AC, защита от короткого замыкания, защита от обратной полярности DC, защита от перенапряжений (DC тип II / AC тип II опционально), AFCI (опционально), встроенный DC выключатель | Габаритные размеры (Ш×В×Г), мм 670×907×380 |
| Диапазон напряжений аккумулятора, В 150-950 | Диапазон рабочих температур, °C От -25 до +60 (снижение номинальных характеристик при >45°C) | Дисплей 7.0" LCD + Bluetooth + APP |

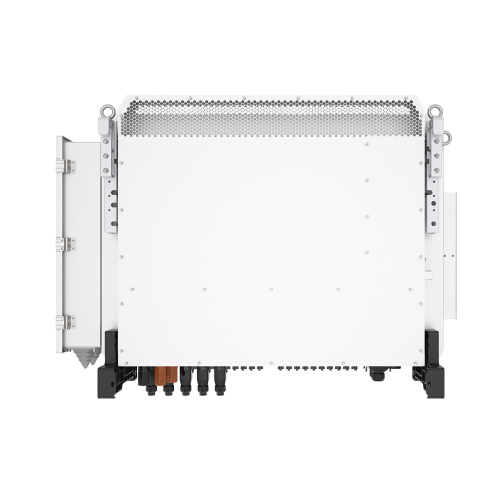

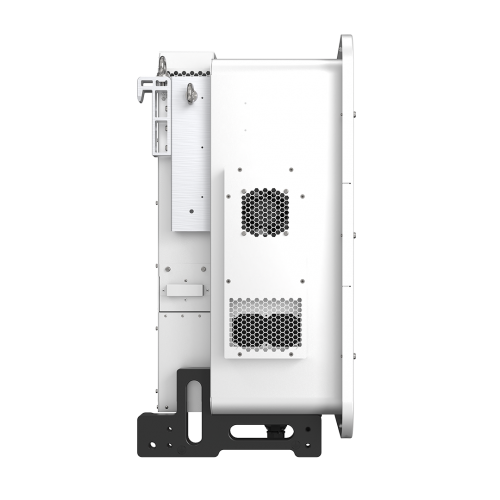

Гибридный инвертор Solis S6-EH3P(60-75)K10-LV-YD-H
Мощная серия трёхфазных гибридных инверторов (60–75 кВт) с 10 MPPT трекерами и поддержкой до 20 струн. Модели с индексом YD-H (с дисплеем) разработаны для коммерческих и промышленных систем хранения энергии. Обеспечивают высокую эффективность (до 97.6%), масштабируемость до 150 кВт по PV и 200 А ток заряда, а также надёжную защиту для бизнеса.
Ключевые технологические преимущества
- Мощность и масштабируемость для бизнеса: Модельный ряд включает версии 60 и 75 кВт. Серия поддерживает параллельную работу до 10 инверторов, что позволяет создавать системы мощностью до 750 кВт для крупных коммерческих и промышленных объектов. Для создания полноценной системы также понадобятся солнечные панели и аккумуляторные батареи (ESS).
- Рекордная эффективность и гибкость PV входа: Максимальный КПД инвертора достигает 97.6%. Десять MPPT трекеров с поддержкой тока до 21 А на струну и до 60 А тока короткого замыкания на трекер обеспечивают максимальную гибкость при подключении и позволяют использовать современные высокомощные панели с ячейками 182 мм и 210 мм. Для правильного подключения потребуются качественные кабели, коннекторы и аксессуары.
- Мгновенное резервное питание (UPS) и перегрузочная способность: Время переключения в режим резервного питания составляет менее 10 мс, что гарантирует бесперебойную работу критически важных нагрузок при отключении сети. Инвертор поддерживает высокую перегрузочную способность: 1.2 от номинальной мощности в течение 10 минут, 1.4 — в течение 100 секунд, 1.6 — в течение 10 секунд и 2 — в течение 200 миллисекунд, что обеспечивает стабильный пуск мощного оборудования.
- Совместимость с генератором и сглаживание пиков: Встроенная поддержка генератора с автоматическим управлением защищает от обратного тока. Функция сглаживания пиков (Peak Shaving) оптимизирует энергопотребление в сетевом и генераторном режимах, снижая затраты на электроэнергию.
- Интеллектуальное управление и мониторинг: Управление и мониторинг осуществляются удалённо через облачную платформу SolisCloud. Инвертор поддерживает интеграцию с системами EMS и VPP.
- Надёжность и защита: Степень защиты IP66 гарантирует работу в любых погодных условиях. Комплексные системы защит включают AFCI (защита от дугового пробоя), SPD типа II (DC/AC), анти-островную защиту и многое другое. Для комплексного решения вы также можете ознакомиться с готовыми солнечными станциями.
Области применения
- Крупные коммерческие объекты: офисные здания, торговые центры, гостиницы.
- Промышленные предприятия и производственные объекты.
- Сельскохозяйственные объекты и фермерские хозяйства.
- Крупные частные дома и коттеджные посёлки.
- Системы резервного и бесперебойного питания для критически важного оборудования.
- Автономные энергосистемы и микро-сети с возможностью масштабирования.
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться только квалифицированными специалистами с опытом работы с высоковольтными системами.
- Благодаря степени защиты IP66, инвертор может устанавливаться как внутри, так и снаружи помещений без дополнительной защиты.
- Используйте высоковольтные литий-ионные аккумуляторы с напряжением в диапазоне 300-950 В.
- Для параллельной работы используйте инверторы одинаковой модели и версии прошивки. Максимальное количество в параллели — 10 шт.
- Для литий-ионных аккумуляторов обязательно подключение к BMS через интерфейсы CAN или RS485 для корректной работы и гарантии производителя.
Общие характеристики серии YD-H
| Тип батареи | Литий-ионная (LiFePO₄) с BMS |
|---|---|
| Диапазон напряжений батареи | 300-950 В |
| Стратегия заряда Li-ion | Самоадаптация к BMS (CAN/RS485) |
| Количество батарейных входов | 2 |
| Макс. ток заряда / разряда | 200 А (100 А + 100 А) |
| Макс. входное напряжение PV | 1000 В |
| Диапазон напряжений MPPT | 150-950 В |
| Макс. ток короткого замыкания | 10 × 60 А |
| Кол-во MPPT трекеров / струн | 10 / 20 (2+2+2+2+2+2+2+2+2+2) |
| Макс. КПД / Euro КПД | 97,6% / 97,2% |
| Степень защиты | IP66 |
| Диапазон рабочих температур | -25°C … +60°C |
| Уровень шума | <65 дБ |
| Габариты (Ш×В×Г) | 1174×814×400 мм |
| Вес | 170 кг |
| Параллельная работа | До 10 шт. (on-grid/off-grid) |
| Интерфейсы связи | RS485, CAN, Ethernet, Wi-Fi, 4G (опционально) |
Детальные технические характеристики модельного ряда
* Серия с индексом YD-H оснащена встроенным дисплеем для локального управления и мониторинга.
** Для литий-ионных аккумуляторов настоятельно рекомендуется подключение к BMS через CAN или RS485 для корректной работы и гарантии производителя.
*** Время переключения в режим резервного питания составляет менее 10 мс, что обеспечивает бесперебойную работу чувствительного оборудования.
**** Серия поддерживает параллельную работу до 10 инверторов, позволяя создавать системы с суммарной мощностью до 750 кВт.
***** Степень защиты IP66 гарантирует работу инвертора в любых погодных условиях, включая прямой дождь и снег.
****** Ключевое отличие серии — 10 MPPT трекеров с поддержкой тока до 21 А на струну, что делает её идеальной для работы с мощными коммерческими панелями.
Гибридные инверторы Solis S6-EH3P(60-75)K10-LV-YD-H — это мощное и масштабируемое решение для трёхфазных коммерческих систем хранения энергии нового поколения. Модельный ряд от 60 до 75 кВт с 10 MPPT трекерами, поддержкой до 20 струн, рекордными токами заряда/разряда (до 200 А) и возможностью параллельной работы до 10 устройств обеспечивает гибкость и масштабируемость для коммерческих и промышленных задач. Интеллектуальное управление энергией, поддержка литий-ионных батарей с BMS, совместимость с генераторами и AC-coupling, а также степень защиты IP66 делают эту серию идеальным выбором для бизнеса, где важны энергонезависимость, надёжность и высочайшее качество.
| AC разъемы | Винтовые клеммы |
|---|---|
| DC разъемы | MC4 (PV), винтовые клеммы (Battery) |
| Вес, кг | 112 |
| Время переключения на резерв, мс | <10 |
| Встроенные защиты | Защита от антиостровного режима, защита от перегрузки по току AC, защита от короткого замыкания, защита от обратной полярности DC, защита от перенапряжений (DC тип II / AC тип II опционально), AFCI (опционально), встроенный DC выключатель |
| Габаритные размеры (Ш×В×Г), мм | 670×907×380 |
| Диапазон напряжений аккумулятора, В | 150-950 |
| Диапазон рабочих температур, °C | От -25 до +60 (снижение номинальных характеристик при >45°C) |
| Дисплей | 7.0" LCD + Bluetooth + APP |
| Допустимая влажность | 0-100% |
| Допустимая высота над уровнем моря | 4000 м |
| Европейский КПД, % | 97.0 |
| Интерфейсы связи | CAN, RS485, Ethernet, опционально Wi-Fi, Cellular, LAN |
| Интерфейсы связи с BMS | CAN, RS485 |
| Количество MPPT / стрингов на MPPT | 10 / 20 |
| Количество портов аккумулятора | 2 |
| Количество фаз | 3 |
| Коэффициент гармонических искажений напряжения (THDv) | <3% |
| Коэффициент мощности | >0.99 (0.8 опережение - 0.8 отставание) |
| КПД MPPT, % | >99 |
| Максимальная полезная входная мощность PV, кВт | 120 |
| Максимальная полная мощность, кВА | 60/75 |
| Максимальное входное напряжение постоянного тока, В | 1000 |
| Максимальный входной ток PV, А | 21 |
| Максимальный КПД, % | 97.8 |
| Максимальный непрерывный сквозной ток (от сети к нагрузке), А | до 750 (в параллельной работе до 6 блоков) |
| Максимальный ток заряда на порт, А | 100 |
| Максимальный ток заряда, А | 100+100 |
| Максимальный ток разряда, А | 100+100 |
| Модель | Solis S6-EH3P(60/75)K10-LV-YD-H |
| Напряжение начала работы (стартовое), В | 180 |
| Номинальная выходная активная мощность, кВт | 60/75 |
| Номинальная частота, Гц | 50/60 |
| Номинальное выходное напряжение, В | 3/N/PE, 220/380 или 230/400 |
| Пиковая мощность (островной режим), кВт | 2-кратное значение номинальной мощности, 200 мс |
| Полный коэффициент гармонических искажений тока (THDi) | <3% |
| Производитель | Ginlong (Solis) |
| Рабочий диапазон напряжения MPPT, В | 150-950 |
| Рекомендуемая максимальная мощность PV массива, кВт | 120 |
| Сетевые нормы | VDE-AR-N 4105, CEI 0-21, EN 50549, G99, NRS 097, RD 140, UNE 217002 |
| Собственное потребление (ночью), Вт | <30 |
| Стандарты безопасности/ЭМС | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3-4, EN 55011, EN 62920 |
| Степень защиты | IP66 |
| Стратегия заряда для литий-ионного аккумулятора | Самоадаптация к BMS |
| Тип аккумулятора | Свинцово-кислотный или литий-ионный |
| Тип охлаждения | Интеллектуальное с вентилятором |
| Топология | Безтрансформаторная (Non-isolated) |
| Уровень шума, дБ(A) | <70 |
-
