Гибридный инвертор 3-фазный SOLIS S6-EH3P(7-10)K02-LV-YD-L
Характеристики
| DefaultDefault:Default:Default:Характеристика:Вход генератора: максимальная мощность, кВт: 7/8/9/10, Вход генератора: максимальный ток, А: (18.4/17.6)/(21/20.1)/(23.5/22.6)/(26.3/25.1) | AC разъемы Винтовые клеммы | DC разъемы MC4 Quick connection plug (PV), винтовые клеммы (Battery) |
| Вес, кг 42 | Время переключения на резерв, мс <10 | Встроенные защиты Защита от антиостровного режима, защита от перегрузки по току AC, защита от короткого замыкания, защита от обратной полярности DC, защита от перенапряжений (DC тип II / AC тип II опционально), AFCI 2.0 (опционально), встроенный DC выключатель |
| Габаритные размеры (Ш×В×Г), мм 430×660×305 | Диапазон напряжений аккумулятора, В 40-60 | Диапазон рабочих температур, °C От -25 до +60 |
Техническая документация
Нашли дешевле?
Описание

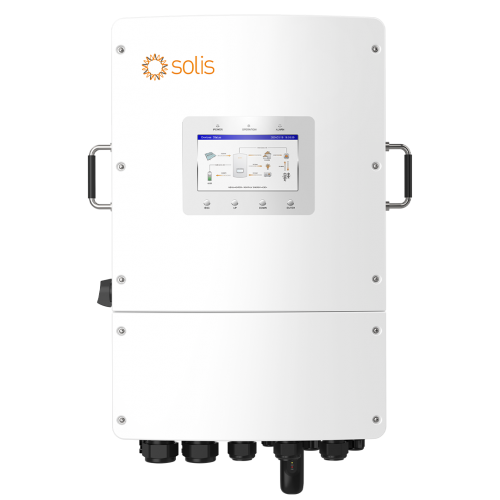

Гибридный инвертор Solis S6-EH3P(7-10)K02-LV-YD-L
Мощная серия трёхфазных низковольтных гибридных инверторов (7-10 кВт) с 2 MPPT трекерами. Модели с индексом YD-L (с дисплеем) разработаны для крупных частных домов и малых коммерческих объектов, работающих с низковольтными аккумуляторами (48В). Обеспечивают высокую эффективность, масштабируемость до 6 устройств в параллель и надёжную защиту для создания экономичных и интеллектуальных систем хранения энергии.
Мощность: 7–10 кВт 2 MPPT / 4 струны IP66 Ток заряда до 100 А UPS < 10 мс BMS (CAN/RS485)
Ключевые технологические преимущества
- Мощность и масштабируемость для дома и бизнеса: Модельный ряд включает версии 7, 8, 9 и 10 кВт. Серия поддерживает параллельную работу до 6 инверторов, что позволяет создавать системы мощностью до 60 кВт для крупных домов и малых коммерческих объектов. Для создания полноценной системы также понадобятся солнечные панели и аккумуляторные батареи (ESS).
- Гибкость и производительность PV входа: Два MPPT трекера с поддержкой тока до 21 А на струну позволяют подключать до 4 струн солнечных панелей. 160% перегрузка по входной мощности PV обеспечивает максимальное использование солнечной энергии даже в пасмурную погоду. Для правильного подключения потребуются качественные кабели, коннекторы и аксессуары.
- Мгновенное резервное питание (UPS) и высокая перегрузочная способность: Время переключения в режим резервного питания составляет менее 10 мс, что гарантирует бесперебойную работу критически важных нагрузок при отключении сети. В автономном режиме инвертор выдерживает 200% перегрузку в течение 10 секунд, обеспечивая стабильный запуск мощного оборудования.
- Совместимость с генератором и сглаживание пиков: Встроенная поддержка генератора с автоматическим управлением защищает от обратного тока. Функция сглаживания пиков (Peak Shaving) оптимизирует энергопотребление в сетевом и генераторном режимах, снижая затраты на электроэнергию.
- Интеллектуальное управление и мониторинг: 7-дюймовый промышленный сенсорный дисплей для локального управления. Поддержка удалённого мониторинга через облачную платформу SolisCloud с функциями AI-оптимизации и мгновенного устранения неполадок.
- Надёжность и защита: Степень защиты IP66 гарантирует работу в любых погодных условиях. Комплексные системы защит включают AFCI (защита от дугового пробоя), SPD типа II (DC/AC), анти-островную защиту и многое другое. Для комплексного решения вы также можете ознакомиться с готовыми солнечными станциями.
Области применения
- Крупные частные дома и коттеджи с высоким энергопотреблением и сложными крышами.
- Небольшие коммерческие объекты: офисы, магазины, рестораны, гостиницы.
- Системы резервного и бесперебойного питания для критически важного оборудования.
- Автономные энергосистемы в удалённых районах с нестабильным центральным электроснабжением.
- Модернизация существующих солнечных электростанций с целью добавления накопителей энергии.
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться только квалифицированными специалистами.
- Благодаря степени защиты IP66, инвертор может устанавливаться как внутри, так и снаружи помещений без дополнительной защиты.
- Используйте низковольтные литий-ионные или свинцово-кислотные аккумуляторы с напряжением в диапазоне 40-60 В.
- Для параллельной работы используйте инверторы одинаковой модели и версии прошивки. Максимальное количество в параллели — 6 шт.
- Для литий-ионных аккумуляторов обязательно подключение к BMS через интерфейсы CAN или RS485 для корректной работы и гарантии производителя.
Общие характеристики серии YD-L
| Тип батареи | Литий-ионная (LiFePO₄) или свинцово-кислотная с BMS |
|---|---|
| Диапазон напряжений батареи | 40-60 В |
| Стратегия заряда Li-ion | Самоадаптация к BMS (CAN/RS485) |
| Количество батарейных входов | 1 |
| Макс. ток заряда / разряда | 100 А (7-9 кВт) / 100 А (10 кВт) |
| Макс. входное напряжение PV | 1000 В |
| Диапазон напряжений MPPT | 150-850 В |
| Кол-во MPPT трекеров / струн | 2 / 4 (2+2) |
| Макс. КПД | 96,2% (для 10 кВт) |
| Степень защиты | IP66 |
| Диапазон рабочих температур | -25°C … +60°C |
| Уровень шума | <65 дБ |
| Габариты (Ш×В×Г) | 550×450×220 мм |
| Вес | 42 кг (для 10 кВт) |
| Параллельная работа | До 6 шт. (on-grid/off-grid) |
| Интерфейсы связи | RS485, CAN, Ethernet, Wi-Fi, 4G (опционально) |
Детальные технические характеристики модельного ряда
* Серия с индексом YD-L оснащена встроенным 7-дюймовым сенсорным дисплеем для локального управления и мониторинга.
** Для литий-ионных аккумуляторов настоятельно рекомендуется подключение к BMS через CAN или RS485 для корректной работы и гарантии производителя.
*** Время переключения в режим резервного питания составляет менее 10 мс, что обеспечивает бесперебойную работу чувствительного оборудования.
**** Серия поддерживает параллельную работу до 6 инверторов, позволяя создавать системы с суммарной мощностью до 60 кВт.
***** Степень защиты IP66 гарантирует работу инвертора в любых погодных условиях, включая прямой дождь и снег.
****** Ключевое отличие серии — работа с низковольтными аккумуляторами (48 В) и поддержка PV-входа с током до 21 А, что делает её идеальной для крупных жилых и малых коммерческих систем.
Гибридные инверторы Solis S6-EH3P(7-10)K02-LV-YD-L — это мощное и масштабируемое решение для трёхфазных низковольтных систем хранения энергии. Модельный ряд от 7 до 10 кВт с 2 MPPT трекерами, поддержкой до 4 струн, рекордными токами заряда/разряда (до 100 А) и возможностью параллельной работы до 6 устройств обеспечивает гибкость и масштабируемость для крупных жилых и малых коммерческих задач. Интеллектуальное управление энергией, поддержка литий-ионных батарей с BMS, совместимость с генераторами и AC-coupling, а также степень защиты IP66 делают эту серию идеальным выбором для бизнеса, где важны энергонезависимость, надёжность и высочайшее качество.
Технические характеристики Гибридный инвертор 3-фазный SOLIS S6-EH3P(7-10)K02-LV-YD-L
Default
| Default | Default:Default:Default:Характеристика:Вход генератора: максимальная мощность, кВт: 7/8/9/10, Вход генератора: максимальный ток, А: (18.4/17.6)/(21/20.1)/(23.5/22.6)/(26.3/25.1) |
|---|
Характеристика
| AC разъемы | Винтовые клеммы |
|---|---|
| DC разъемы | MC4 Quick connection plug (PV), винтовые клеммы (Battery) |
| Вес, кг | 42 |
| Время переключения на резерв, мс | <10 |
| Встроенные защиты | Защита от антиостровного режима, защита от перегрузки по току AC, защита от короткого замыкания, защита от обратной полярности DC, защита от перенапряжений (DC тип II / AC тип II опционально), AFCI 2.0 (опционально), встроенный DC выключатель |
| Габаритные размеры (Ш×В×Г), мм | 430×660×305 |
| Диапазон напряжений аккумулятора, В | 40-60 |
| Диапазон рабочих температур, °C | От -25 до +60 |
| Дисплей | 7.0" LCD + Bluetooth + APP |
| Допустимая влажность | 0-100% |
| Допустимая высота над уровнем моря | 4000 м |
| Европейский КПД, % | 95.4 |
| Интерфейсы связи | CAN, RS485, Ethernet, опционально Wi-Fi, Cellular, LAN |
| Интерфейсы связи с BMS | CAN, RS485 |
| Класс защиты / Категория перенапряжения | I / II (PV и BAT), III (MAINS, BACKUP, GEN) |
| Количество MPPT / стрингов на MPPT | 2 / 3 |
| Количество портов аккумулятора | 2 |
| Количество фаз | 3 |
| Коэффициент гармонических искажений напряжения (THDv) | <3% |
| Коэффициент мощности | >0.99 (0.8 опережение - 0.8 отставание) |
| КПД заряда аккумулятора от PV/AC, % | 95.0/94.4 |
| КПД разряда аккумулятора в AC, % | 94.5 |
| Максимальная мощность на фазу (при несимметричной нагрузке), % о | 45-50 |
| Максимальная полезная входная мощность PV, кВт | 11.2/12.8/14.4/16 |
| Максимальная полная мощность, кВА | 7/8/9/10 |
| Максимальное входное напряжение постоянного тока, В | 1000 |
| Максимальный входной ток (от сети), А | 27.6/31.5/35.4/39.4 |
| Максимальный входной ток PV, А | до 21 |
| Максимальный КПД, % | 96.2 |
| Максимальный непрерывный выходной ток (резерв), А | 18.4/21/23.5/26.3 |
| Максимальный непрерывный сквозной ток (от сети к нагрузке), А | 50 |
| Максимальный ток заряда, А | 156/178/200/235 |
| Максимальный ток заряда/разряда на порт, А | 150 |
| Максимальный ток разряда, А | 156/178/200/235 |
| Модель | Solis S6-EH3P(7/8/9/10)K02-LV-YD-L |
| Напряжение начала работы (стартовое), В | 160 |
| Номинальная выходная активная мощность, кВт | 7/8/9/10 |
| Номинальная частота, Гц | 50/60 |
| Номинальное входное напряжение постоянного тока, В | 550 |
| Номинальное выходное напряжение, В | 3/N/PE, 127/220 или 133/230 |
| Номинальный выходной ток, А | (18.4/17.6)/(21/20.1)/(23.5/22.6)/(26.3/25.1) |
| Пиковая мощность (островной режим), кВА | 2-кратное значение номинальной мощности, 10 сек |
| Полный коэффициент гармонических искажений тока (THDi) | <3% |
| Производитель | Ginlong (Solis) |
| Рабочий диапазон напряжения MPPT, В | 200-850 |
| Рекомендуемая максимальная мощность PV массива, кВт | 14/16/18/20 |
| Сетевые нормы | Philippin ORDINANCE (PORTARIA) No.140 and No.515 |
| Собственное потребление (ночью), Вт | <30 |
| Стандарты безопасности/ЭМС | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3-4 |
| Степень защиты | IP66 |
| Стратегия заряда для литий-ионного аккумулятора | Самоадаптация к BMS |
| Тип аккумулятора | Свинцово-кислотный или литий-ионный |
| Тип охлаждения | Интеллектуальное с вентилятором |
| Топология | Безтрансформаторная (Non-isolated) |
| Уровень шума, дБ(A) | <65 |
