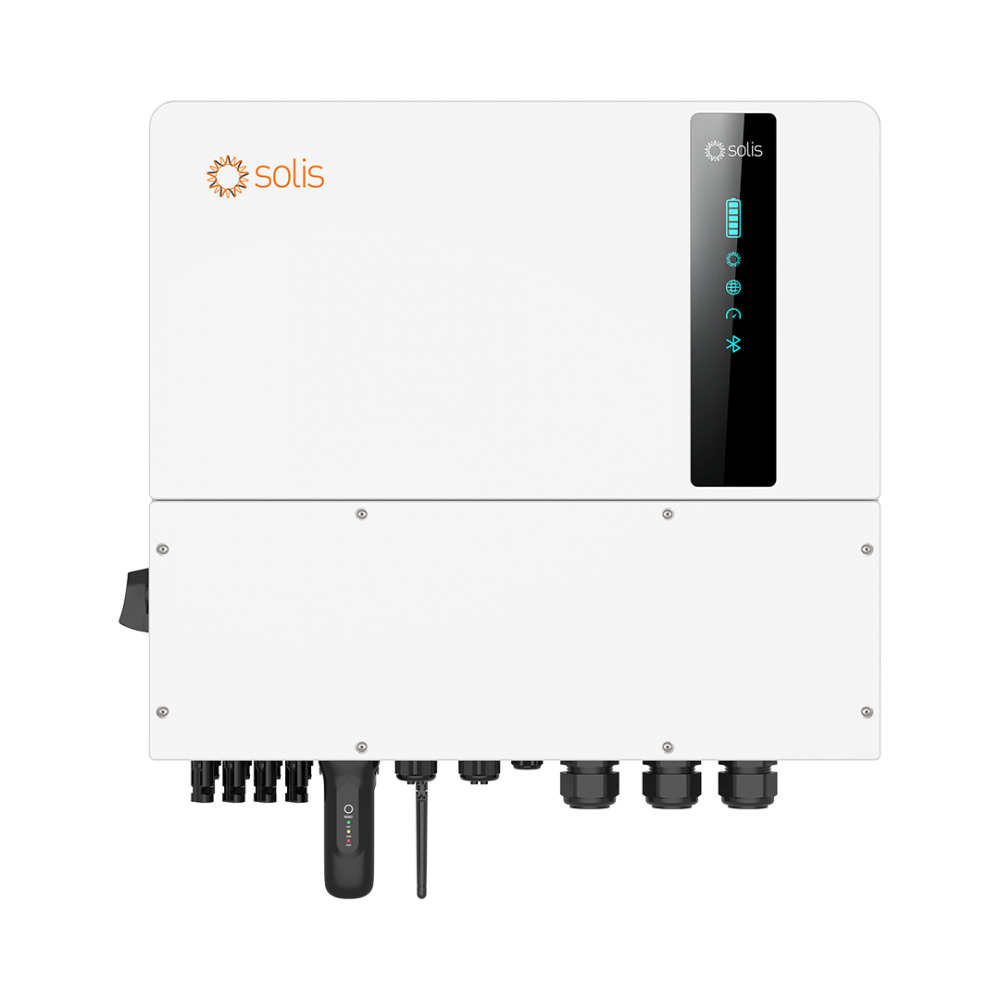

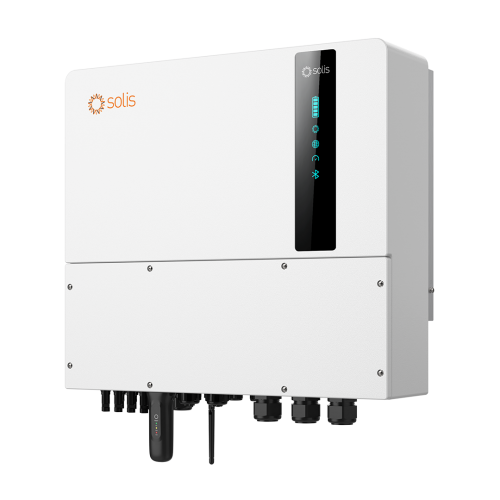

Гибридный инвертор Solis S6-EH3P(8-12)K-LV-ND-H
Мощная серия трёхфазных высоковольтных гибридных инверторов мощностью от 8 до 12 кВт. Серия S6-EH3P(8-12)K-LV-ND-H разработана для крупных жилых домов и небольших коммерческих объектов, требующих эффективного управления энергией и резервного питания. Оснащена четырьмя MPPT трекерами, поддерживает параллельную работу до 6 устройств и обеспечивает время переключения на резервное питание менее 10 мс.
Ключевые технологические преимущества
- Четыре независимых MPPT трекера: Инвертор оснащён 4 MPPT трекерами с поддержкой до 4 струн солнечных панелей. Ток на струну достигает 16 А для модели 8 кВт и 20 А для моделей 10 и 12 кВт, что обеспечивает максимальную гибкость при подключении панелей с разной ориентацией и углом наклона.
- Высокая эффективность и производительность: Максимальный КПД инвертора достигает 96.7%, Euro КПД — 96.4%. Поддерживается 160% перегрузки по входной мощности PV, что позволяет максимально использовать энергию солнечных панелей в любое время года.
- Мощный резервный выход (Backup): Резервный порт способен выдерживать перегрузку до 1.6 × номинальной мощности в течение 10 секунд, гарантируя бесперебойную работу критически важных нагрузок при отключении сети.
- Мгновенное резервное питание (UPS): Время переключения в режим резервного питания составляет менее 10 мс, обеспечивая бесперебойную работу чувствительного оборудования.
- Интеллектуальное управление энергией: Функция настройки до 6 индивидуальных периодов заряда и разряда аккумулятора позволяет оптимизировать потребление энергии в соответствии с тарифами, повышая уровень самопотребления и снижая счета за электроэнергию.
- Масштабируемость и гибкость: Поддерживает параллельную работу до 6 инверторов, позволяя создавать системы с общей мощностью до 72 кВт. Также поддерживается подключение генератора и AC-связь для модернизации существующих солнечных электростанций.
- Всесторонняя безопасность и защита: Степень защиты IP66 гарантирует работу в любых погодных условиях. Встроенные системы защит включают AFCI 2.0 (опционально), встроенный DC-выключатель, защиту от обратной полярности, перенапряжений, контроль изоляции и защиту от остаточного тока.
Области применения
- Крупные частные дома и коттеджи с высоким энергопотреблением.
- Небольшие коммерческие объекты: офисы, магазины, рестораны, гостиницы.
- Системы резервного и бесперебойного питания для критически важного оборудования.
- Автономные энергосистемы в удалённых районах с нестабильным центральным электроснабжением.
- Модернизация существующих солнечных электростанций с целью добавления накопителей энергии (AC-связь).
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться только квалифицированными специалистами.
- Благодаря степени защиты IP66, инвертор может устанавливаться как внутри, так и снаружи помещений без дополнительной защиты.
- Используйте высоковольтные литий-ионные аккумуляторы с напряжением в диапазоне 120–800 В.
- Для параллельной работы используйте инверторы одинаковой модели и версии прошивки. Максимальное количество в параллели — 6 шт.
- Для литий-ионных аккумуляторов обязательно подключение к BMS через интерфейсы CAN или RS485 для корректной работы и гарантии производителя.
Общие характеристики серии
| Тип батареи | Литий-ионная (LiFePO₄) с BMS |
|---|---|
| Диапазон напряжений батареи | 120–800 В |
| Стратегия заряда Li-ion | Самоадаптация к BMS (CAN/RS485) |
| Количество батарейных входов | 1 |
| Макс. входное напряжение PV | 1000 В |
| Напряжение старта PV | 160 В |
| Диапазон напряжений MPPT | 200–850 В |
| Номинальное входное напряжение PV | 600 В |
| Кол-во MPPT трекеров / струн | 4 / 4 |
| Макс. КПД | До 96,7% |
| Euro КПД | До 96,4% |
| Степень защиты | IP66 |
| Тип охлаждения | Интеллектуальное принудительное охлаждение |
| Диапазон рабочих температур | -25°C … +60°C |
| Уровень шума | ≤65 дБ |
| Габариты (Ш×В×Г) | 563×546×235 мм |
| Вес | 32,6 кг |
| Параллельная работа | До 6 шт. (on-grid/off-grid, до 72 кВт) |
| Интерфейсы связи | RS485, CAN, Ethernet, Wi-Fi, 4G, LAN (опционально) |
Детальные технические характеристики модельного ряда
* Для литий-ионных аккумуляторов настоятельно рекомендуется подключение к BMS через CAN или RS485 для корректной работы и гарантии производителя.
** Максимальное количество параллельно работающих инверторов — 6, включая режим "остров". Максимальная мощность системы до 72 кВт.
*** Серия S6-EH3P(8-12)K-LV-ND-H поддерживает 100% несимметричную нагрузку по каждой фазе, что позволяет подключать однофазные нагрузки без перекоса фаз.
**** Степень защиты IP66 гарантирует работу инвертора в любых погодных условиях, включая прямой дождь и снег.
***** Время переключения в режим резервного питания (UPS) составляет менее 10 мс, обеспечивая бесперебойную работу чувствительного оборудования.
Гибридные инверторы Solis S6-EH3P(8-12)K-LV-ND-H — это мощное трёхфазное решение для высоковольтных систем хранения энергии в крупных домах и малом бизнесе. Модельный ряд от 8 до 12 кВт с четырьмя независимыми MPPT трекерами, высокой эффективностью (КПД до 96,7%) и возможностью параллельной работы до 6 устройств обеспечивает масштабируемость и надёжность для самых требовательных задач. Высоковольтная батарейная система (120–800 В), мгновенное переключение в резервный режим (<10 мс), интеллектуальное управление энергопотоками с поддержкой генератора и AC-связи, а также степень защиты IP66 делают эту серию идеальным выбором для систем, где важны энергонезависимость, бескомпромиссная надёжность и высокая производительность.
| Вес, кг | 32.6 |
|---|---|
| Встроенные защиты | Защита от обратной полярности DC, защита от перегрузки по току AC, тепловая защита, защита от перенапряжения AC, защита от короткого замыкания AC, мониторинг постоянной составляющей, детектор дуги (опционально), защита от антиостровного режима, выключатель DC, обнаружение сопротивления изоляции, обнаружение остаточного тока |
| Габаритные размеры (Ш×В×Г), мм | 563×546×235 (без учета разъемов и кронштейнов) |
| Гарантия | 5 лет / 10 лет (зависит от места установки) |
| Диапазон напряжений аккумулятора, В | 120-800 |
| Диапазон рабочих температур, °C | От -25 до +60 (снижение номинальных характеристик при >45°C) |
| Допустимая влажность | 0-100% |
| Допустимая высота над уровнем моря | 4000 м |
| Европейский КПД, % | 96.5 |
| Интерфейсы связи | RS485, CAN, LAN, Wi-Fi, Bluetooth |
| Категория перенапряжения | OVC II (DC), OVC III (AC) |
| Количество MPPT / стрингов на MPPT | 4 / 4 |
| Количество входов для аккумулятора | 1 |
| Количество фаз | 3 |
| КПД MPPT, % | >99 |
| Максимальная входная мощность PV, Вт | 12800-19200 |
| Максимальная доступная мощность PV, Вт | 16000-24000 |
| Максимальная мощность заряда/разряда, кВт | 8-12 |
| Максимальная полная мощность, ВА | 8800-13200 |
| Максимальное входное напряжение постоянного тока, В | 1000 |
| Максимальный входной ток короткого замыкания, А | до 30 |
| Максимальный выходной ток, А | до 34.2 |
| Максимальный КПД, % | 96.7 |
| Максимальный непрерывный сквозной ток (от сети к нагрузке), А | 80 |
| Максимальный рабочий входной ток PV, А | до 20 |
| Максимальный ток заряда/разряда, А | 50 |
| Модель | Solis S6-EH3P(8/10/12)K-LV-ND-H |
| Напряжение начала работы (стартовое), В | 160 |
| Номинальная выходная активная мощность, Вт | 8000-12000 |
| Номинальная частота / диапазон, Гц | 50 (45-55) / 60 (55-65) |
| Номинальное выходное напряжение / диапазон, В | 380/400 (0.85Un-1.1Un) |
| Номинальный выходной ток, А | 12.2-30.1 |
| Пиковая мощность (островной режим), Вт | 160% от номинальной мощности, 10 сек |
| Полный коэффициент гармонических искажений тока (THDi) | <3% |
| Постоянный ток инжекции | <0.5% ln |
| Производитель | Ginlong (Solis) |
| Рабочий диапазон напряжения MPPT, В | 200-850 |
| Регулируемый коэффициент мощности | 0.8 опережение - 0.8 отставание |
| Режимы мониторинга | GPRS/WiFi/Bluetooth/4G/LAN (опционально) |
| Сетевые нормы | EN 50549-1, VDE4105, CEI 0.21, CEI 0.16, NRS 097-2-1, G99, IEC 61727, IEC 62116 |
| Стандарты безопасности/ЭМС | IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1/2/3/4 |
| Степень защиты | IP65 |
| Стратегия заряда для литий-ионного аккумулятора | Самоадаптация к BMS |
| Тип аккумулятора | Литий-ионный |
| Тип охлаждения | Интеллектуальное воздушное |
| Топология инвертора | Безтрансформаторный (Non-Isolated) |
| Уровень защиты от перенапряжений | Тип II (DC), Тип II (AC) |
| Уровень шума, дБ | ≤55 |
| Форма подключения | 3L+N+PE |
-
