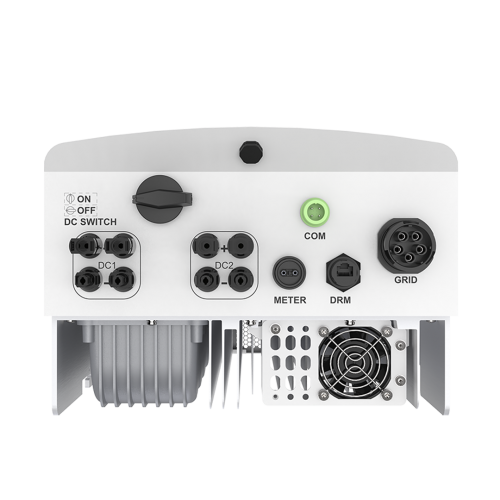

Сетевой трехфазный инвертор SOLIS S5-GR3P(3-20)K
Характеристики
| AC разъемы Клеммник | DC разъемы MC4 | Вес, кг (16.5/16.5/16.5/16.5/16.9/16.9/17.9/17.9/17.9/17.9/17.9/19.6/19.6/20.8) |
| Встроенные защиты Защита от антиостровного режима, защита от перегрузки по току AC, защита от короткого замыкания, защита от обратной полярности DC, AFCI (защита от дугового пробоя), защита от перенапряжений (DC тип II / AC тип II), встроенный DC выключатель | Габаритные размеры (Ш×В×Г), мм 310×563×219 | Гарантия 5 лет (расширяема до 10/20 лет) |
| Диапазон рабочих температур, °C От -25 до +60 | Дисплей LCD | Допустимая влажность 0-100% |
Техническая документация
Нашли дешевле?
Описание
Сетевой трёхфазный инвертор Solis S5-GR3P(3-20)K
Профессиональная серия трёхфазных стринговых инверторов мощностью от 3 до 20 кВт. Оснащена двумя независимыми MPPT трекерами, обеспечивает высокую эффективность преобразования до 98,7% и безупречную надёжность в любых условиях. Идеальное решение для частных домов, небольших коммерческих объектов и промышленных предприятий, стремящихся к максимальной отдаче и энергонезависимости.
Мощность: 3–20 кВт
2 MPPT / 4 струны
IP66
КПД до 98,7%
Пуск от 180 В
RS485/GPRS/WiFi
Ключевые технологические преимущества
- Высокая эффективность и производительность: Инвертор обеспечивает максимальную эффективность преобразования до 98,7% (Euro КПД до 98,3%), что гарантирует максимальную отдачу от вашей солнечной электростанции. Широкий диапазон входных напряжений MPPT 160-1000 В и низкое напряжение запуска 180 В обеспечивают гибкость при проектировании, позволяя подключать длинные стринги панелей и эффективно работать даже в условиях переменной облачности. Поддерживается 150% перегрузки по входной мощности DC, что ускоряет возврат инвестиций.
- Два независимых MPPT трекера: Инвертор оснащён двумя MPPT трекерами с возможностью подключения до 4 струн солнечных панелей (2+2). Ток на струну достигает 16 А, а максимальный входной ток MPPT — 32 А. Это обеспечивает гибкость при проектировании солнечных электростанций, позволяя эффективно работать с панелями разной ориентации и угла наклона, минимизируя потери от затенения. Эффективность MPPT превышает 99%.
- Интеллектуальное управление энергопотоками: Поддержка технологии «нулевого экспорта» (Zero export) позволяет полностью использовать генерируемую энергию внутри объекта, избегая её отдачи в сеть. Функция SVG (Static Var Generator) обеспечивает поддержку стабильности сети за счёт компенсации реактивной мощности. Встроенная технология автоматической стабилизации напряжения гарантирует стабильную работу даже в условиях нестабильной сети.
- Расширенная безопасность и защита: Степень защиты IP66 позволяет устанавливать инвертор как внутри, так и снаружи помещений. Встроенные системы защит включают AFCI (защита от дугового пробоя) для предотвращения пожаров, защиту от обратной полярности, перегрузки по току, короткого замыкания, анти-островную защиту, а также SPD типа II для защиты от перенапряжений как на DC, так и на AC стороне. THDi составляет менее 2%.
- Интеллектуальный мониторинг и управление: Инвертор оснащён интерфейсами RS485 и поддерживает опциональные модули мониторинга GPRS/WiFi для удалённого контроля через платформу SolisCloud. Интеллектуальный мониторинг струн и умное сканирование I-V кривой позволяют отслеживать параметры каждой стринги панелей для быстрого обнаружения неисправностей. Регистрация в SolisCloud поддерживает удалённое обновление и управление.
- Компактный дизайн и простая установка: Инвертор имеет компактные габариты 310×563×219 мм и вес от 16,5 до 20,8 кг. Встроенный DC-выключатель, пассивное охлаждение и удобные разъёмы для подключения упрощают монтаж и обслуживание. Поддержка алюминиевых кабелей снижает общую стоимость системы.
Области применения
- Частные дома и коттеджи с потребляемой мощностью 3–20 кВт.
- Коммерческие объекты: офисы, магазины, рестораны, гостиницы.
- Промышленные предприятия и производственные объекты.
- Сельскохозяйственные объекты и фермерские хозяйства.
- Системы, требующие ограничения экспорта электроэнергии в сеть (нулевой экспорт).
- Установки, работающие в районах со строгими нормами качества электроэнергии.
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться только квалифицированными специалистами.
- Благодаря степени защиты IP66, инвертор может устанавливаться как внутри, так и снаружи помещений без дополнительной защиты.
- Убедитесь, что напряжение солнечных панелей не превышает максимальное входное напряжение 1100 В.
- Для оптимальной работы рекомендуется использовать мониторинг через интерфейсы RS485 или опциональные модули GPRS/WiFi.
- Обеспечьте достаточное пространство для естественной конвекции и не закрывайте вентиляционные отверстия.
Детальные технические характеристики модельного ряда
* Максимальная эффективность 98,7% достигается для всех моделей данной серии.
** Время переключения в режим резервного питания для данной модели не применяется, так как это сетевой инвертор.
*** Стандартная гарантия составляет 5 лет, с возможностью продления до 10 лет.
**** Степень защиты IP66 гарантирует работу инвертора в любых погодных условиях, включая прямой дождь и снег.
***** Ключевая особенность данной серии — 2 MPPT трекера, обеспечивающих гибкость при проектировании солнечных электростанций.
Сетевые трёхфазные инверторы Solis S5-GR3P(3-20)K — это высокопроизводительное решение для профессиональных солнечных электростанций мощностью от 3 до 20 кВт. Благодаря высокому КПД (до 98,7%), 2 независимым MPPT трекерам и широкому диапазону MPPT (160–1000 В), эти инверторы обеспечивают максимальную выработку электроэнергии в любых условиях, особенно на объектах со сложной геометрией. Компактный дизайн, степень защиты IP66, встроенный DC-выключатель, AFCI защита, поддержка нулевого экспорта и возможность удалённого мониторинга делают эту серию идеальным выбором для частных домов, коммерческих объектов и промышленных предприятий, где важны энергонезависимость, бескомпромиссная надёжность и высочайшее качество.
Технические характеристики Сетевой трехфазный инвертор SOLIS S5-GR3P(3-20)K
Характеристика
| AC разъемы | Клеммник |
|---|---|
| DC разъемы | MC4 |
| Вес, кг | (16.5/16.5/16.5/16.5/16.9/16.9/17.9/17.9/17.9/17.9/17.9/19.6/19.6/20.8) |
| Встроенные защиты | Защита от антиостровного режима, защита от перегрузки по току AC, защита от короткого замыкания, защита от обратной полярности DC, AFCI (защита от дугового пробоя), защита от перенапряжений (DC тип II / AC тип II), встроенный DC выключатель |
| Габаритные размеры (Ш×В×Г), мм | 310×563×219 |
| Гарантия | 5 лет (расширяема до 10/20 лет) |
| Диапазон рабочих температур, °C | От -25 до +60 |
| Дисплей | LCD |
| Допустимая влажность | 0-100% |
| Допустимая высота над уровнем моря | 4000 м |
| Европейский КПД, % | (97.7/97.7/97.7/97.7/97.7/97.7/97.8/97.8/97.8/97.8/97.8/97.9/97.9/98.0) |
| Интерфейсы связи | RS485, опционально Wi-Fi, GPRS, 4G |
| Количество MPPT / стрингов на MPPT | 2 / (2/2/2/2/2/2/2/2/2/2/2/4/4/4) |
| Количество фаз | 3 |
| Коэффициент мощности | >0.99 (0.8 опережение - 0.8 отставание) |
| Максимальная выходная мощность, кВт | (3.3/4/4.4/5.1/5.5/6.6/8.8/9.9/11/13.2/14.3/16.5/18.7/22) |
| Максимальная полезная входная мощность PV, кВт | (3.3/4.0/4.4/5.1/5.5/6.6/8.8/9.9/11/13.2/14.3/16.5/18.7/22) |
| Максимальная полная мощность, кВА | (3.3/4/4.4/5.1/5.5/6.6/8.8/9.9/11/13.2/14.3/16.5/18.7/22) |
| Максимальная рекомендуемая мощность PV массива, кВт | (4.5/5.4/6/6.9/7.5/9/12/13.5/15/18/19.5/22.5/25.5/30) |
| Максимальное входное напряжение постоянного тока, В | 1100 |
| Максимальный выходной ток, А | (5.3/6.3/7.0/8.0/8.7/10.5/14.0/15.7/17.5/21.0/22.8/26.2/29.7/35.0) |
| Максимальный КПД, % | (98.3/98.3/98.3/98.3/98.3/98.3/98.5/98.5/98.5/98.5/98.5/98.6/98.6/98.7) |
| Максимальный ток короткого замыкания на MPPT, А | (20/20/20/20/20/20/20/20/20/20/20/40/40/40) |
| Модель | S5-GR3P(3/3.6/4/4.6/5/6/8/9/10/12/13/15/17/20)K |
| Напряжение начала работы (стартовое), В | 180 |
| Номинальная выходная активная мощность, кВт | (3/3.6/4/4.6/5/6/8/9/10/12/13/15/17/20) |
| Номинальная частота, Гц | 50/60 |
| Номинальное входное напряжение постоянного тока, В | 600 |
| Номинальное выходное напряжение, В | 3/N/PE, 220/380 или 230/400 |
| Номинальный выходной ток, А | (4.8/5.7/6.4/7.3/7.9/9.5/12.7/14.3/15.9/19.1/20.7/23.8/27/31.8) |
| Полный коэффициент гармонических искажений тока (THDi) | <2% |
| Производитель | Ginlong (Solis) |
| Рабочий диапазон напряжения MPPT, В | 160-1000 |
| Сетевые нормы | G98/G99, VDE-AR-N 4105, EN 50549-1, CEI 0-21, NRS 097-2-1, IEC 61727, IEC 62116, NBR 16149, C10-11 |
| Собственное потребление (ночью), Вт | <1 |
| Соотношение DC/AC | >150% |
| Стандарты безопасности/ЭМС | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 |
| Степень защиты | IP66 |
| Тип охлаждения | Естественное |
| Топология | Безтрансформаторный (Transformerless) |
| Уровень шума, дБ | <30 |
