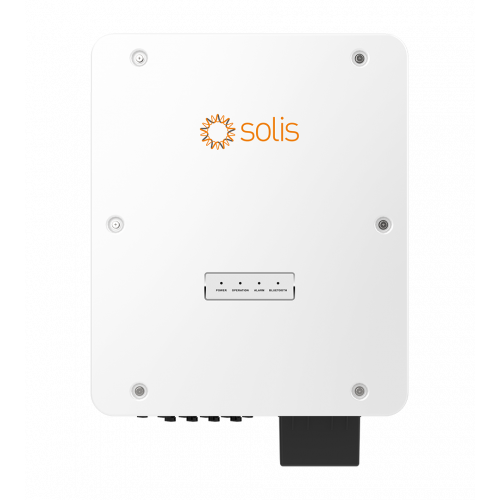

Сетевой трехфазный инвертор SOLIS S6-GC3P(23-36)K-LV-ND
Характеристики
| ХарактеристикаСетевые нормы: G98 или G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/ UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530 | AC разъемы Клеммник | DC разъемы MC4 |
| Вес, кг 32.6/35.9/36.2/36.2 | Габаритные размеры (Ш×В×Г), мм 508×612×288 | Гарантия 5 лет (расширяема до 20 лет) |
| Диапазон рабочих температур, °C От -25 до +60 | Дисплей LED индикаторы + Bluetooth + APP | Допустимая влажность 0-100% |
Техническая документация
Нашли дешевле?
Описание
Сетевой трёхфазный инвертор Solis S6-GC3P(23-36)K-LV-ND
Современная серия трёхфазных стринговых инверторов мощностью от 23 до 36 кВт. Оснащена 3-4 независимыми MPPT трекерами, обеспечивает высокую эффективность преобразования до 97,8% и безупречную надёжность в любых условиях. Идеальное решение для крупных частных домов, коммерческих объектов и промышленных предприятий, стремящихся к максимальной отдаче и энергонезависимости.
Мощность: 23–36 кВт
3/4 MPPT
IP66
КПД до 97,8%
Пуск от 180 В
RS485/GPRS/WiFi
Ключевые технологические преимущества
- 3/4 независимых MPPT трекера: Модель 23 кВт оснащена 3 MPPT трекерами, модели 25, 30 и 36 кВт — 4 MPPT трекерами. Это обеспечивает гибкость при проектировании солнечных электростанций, позволяя эффективно работать с панелями разной ориентации и угла наклона, минимизируя потери от затенения. Эффективность MPPT превышает 99%.
- Высокая эффективность и производительность: Инвертор обеспечивает максимальную эффективность преобразования до 97,8% (Euro КПД до 97,3%), что гарантирует максимальную отдачу от вашей солнечной электростанции. Широкий диапазон входных напряжений MPPT 180–1000 В и низкое напряжение запуска 180 В обеспечивают гибкость при проектировании, позволяя подключать длинные стринги панелей и эффективно работать даже в условиях переменной облачности. Поддерживается 150-170% перегрузки по входной мощности DC, что ускоряет возврат инвестиций.
- Интеллектуальное управление энергопотоками: Поддержка технологии «нулевого экспорта» (Zero export) позволяет полностью использовать генерируемую энергию внутри объекта, избегая её отдачи в сеть. Функция SVG (Static Var Generator) обеспечивает поддержку стабильности сети за счёт компенсации реактивной мощности. Технология автоматической стабилизации напряжения в слабой сети гарантирует стабильную работу.
- Расширенная безопасность и защита: Степень защиты IP66 позволяет устанавливать инвертор как внутри, так и снаружи помещений. Встроенные системы защит включают AFCI (защита от дугового пробоя) для предотвращения пожаров, защиту от обратной极性, перегрузки по току, короткого замыкания, анти-островную защиту, а также SPD типа II для защиты от перенапряжений как на DC, так и на AC стороне. THDi составляет менее 3%.
- Интеллектуальный мониторинг и управление: Инвертор оснащён двумя независимыми интерфейсами RS485 и поддерживает опциональные модули мониторинга GPRS/WiFi/4G для удалённого контроля через платформу SolisCloud. Интеллектуальный мониторинг струн и умное сканирование I-V кривой позволяют отслеживать параметры каждой стринги панелей для быстрого обнаружения неисправностей. Ночная функция PID recovery (опционально) предотвращает деградацию панелей.

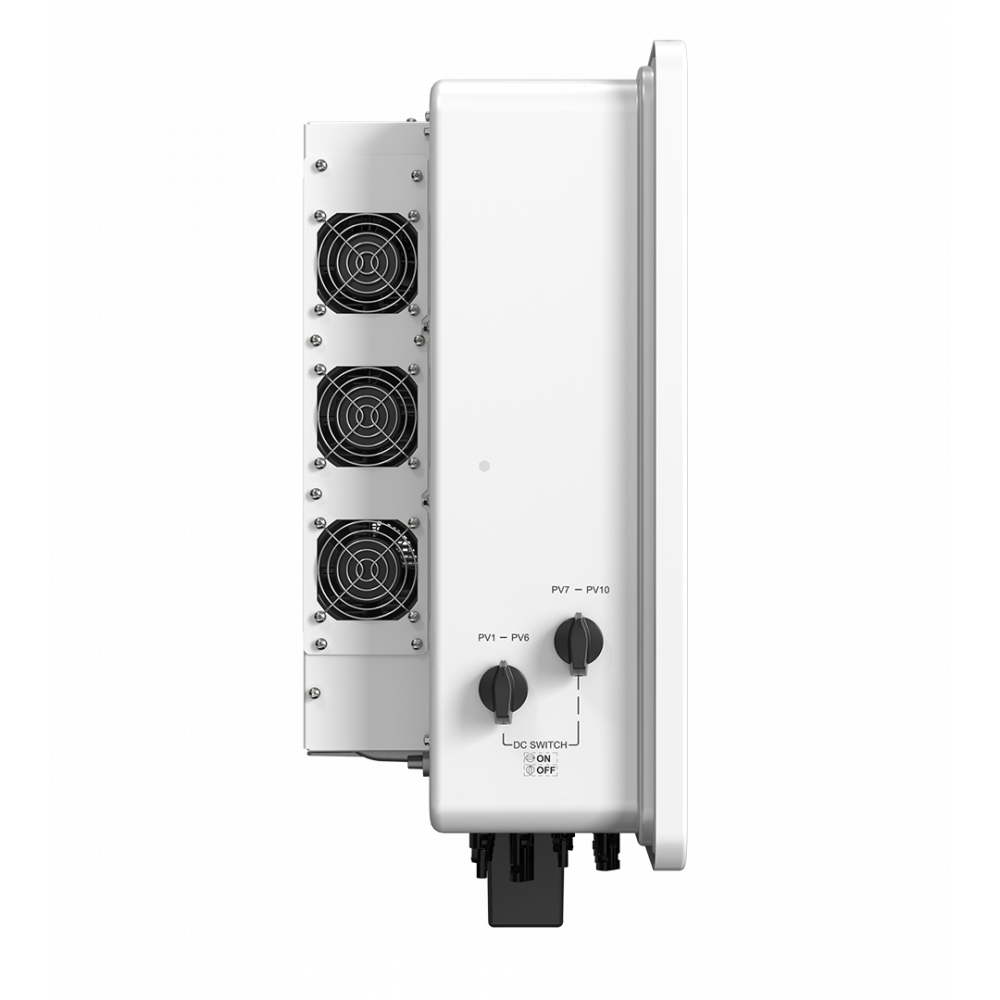

- Компактный дизайн и простая установка: Инвертор имеет компактные габариты 672×515×287,5 мм и вес от 32,6 до 36,2 кг. Интеллектуальное принудительное охлаждение обеспечивает эффективный отвод тепла и продлевает срок службы устройства. Встроенный DC-выключатель упрощает монтаж и обслуживание.
Области применения
- Крупные частные дома и коттеджи с потребляемой мощностью 23–36 кВт.
- Коммерческие объекты: офисы, магазины, рестораны, гостиницы.
- Промышленные предприятия и производственные объекты.
- Сельскохозяйственные объекты и фермерские хозяйства.
- Системы, требующие ограничения экспорта электроэнергии в сеть (нулевой экспорт).
- Установки, работающие в районах со слабой сетью и строгими нормами качества электроэнергии.
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться только квалифицированными специалистами.
- Благодаря степени защиты IP66, инвертор может устанавливаться как внутри, так и снаружи помещений без дополнительной защиты.
- Убедитесь, что напряжение солнечных панелей не превышает максимальное входное напряжение 1100 В.
- Для оптимальной работы рекомендуется использовать мониторинг через интерфейсы RS485 или опциональные модули GPRS/WiFi/4G.
- Обеспечьте достаточное пространство для активного охлаждения и регулярно очищайте вентиляционные решётки.
Общие характеристики серии
| Тип инвертора | Сетевой (On-Grid), стринговый |
|---|---|
| Количество фаз | 3 фазы |
| Кол-во MPPT трекеров / струн на трекер | 3/6 (23 кВт) или 4/8 (25-36 кВт) |
| Макс. КПД | 97,8% |
| Euro КПД | 97,3% |
| MPPT КПД | >99% |
| Макс. входное напряжение PV | 1100 В |
| Номинальное входное напряжение PV | 400 В |
| Напряжение старта | 180 В |
| Диапазон напряжений MPPT | 180–1000 В |
| Ток на струну | До 21 А |
| THDi | <3% |
| Номинальное напряжение / частота AC | 220/380В, 230/400В, 50/60 Гц |
| Степень защиты | IP66 |
| Тип охлаждения | Интеллектуальное принудительное охлаждение |
| Диапазон рабочих температур | -25°C … +60°C |
| Уровень шума | ≤55 дБ |
| Габариты (Ш×В×Г) | 672×515×287,5 мм |
| Вес | 32,6–36,2 кг |
| Гарантия | 5 лет (возможно продление до 10 лет) |
| Интерфейсы связи | RS485, опционально: GPRS, WiFi, 4G |
Детальные технические характеристики модельного ряда
* Максимальная эффективность 97,8% достигается для всех моделей данной серии.
** Время переключения в режим резервного питания для данной модели не применяется, так как это сетевой инвертор.
*** Стандартная гарантия составляет 5 лет, с возможностью продления до 10 лет.
**** Степень защиты IP66 гарантирует работу инвертора в любых погодных условиях, включая прямой дождь и снег.
***** Ключевая особенность данной серии — 3/4 MPPT трекера, обеспечивающих гибкость при проектировании солнечных электростанций.
Сетевые трёхфазные инверторы Solis S6-GC3P(23-36)K-LV-ND — это высокопроизводительное решение для профессиональных солнечных электростанций мощностью от 23 до 36 кВт. Благодаря высокому КПД (до 97,8%), 3-4 независимым MPPT трекерам и широкому диапазону MPPT (180–1000 В), эти инверторы обеспечивают максимальную выработку электроэнергии в любых условиях, особенно на объектах со сложной геометрией. Компактный дизайн, степень защиты IP66, встроенный DC-выключатель, AFCI защита, поддержка нулевого экспорта и возможность удалённого мониторинга делают эту серию идеальным выбором для частных домов, коммерческих объектов и промышленных предприятий, где важны энергонезависимость, бескомпромиссная надёжность и высочайшее качество.
Технические характеристики Сетевой трехфазный инвертор SOLIS S6-GC3P(23-36)K-LV-ND
Default
| Характеристика | Сетевые нормы: G98 или G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/ UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530 |
|---|
Характеристика
| AC разъемы | Клеммник |
|---|---|
| DC разъемы | MC4 |
| Вес, кг | 32.6/35.9/36.2/36.2 |
| Габаритные размеры (Ш×В×Г), мм | 508×612×288 |
| Гарантия | 5 лет (расширяема до 20 лет) |
| Диапазон рабочих температур, °C | От -25 до +60 |
| Дисплей | LED индикаторы + Bluetooth + APP |
| Допустимая влажность | 0-100% |
| Допустимая высота над уровнем моря | 4000 м |
| Европейский КПД, % | 97.3 |
| Защита от антиостровного режима | Да |
| Защита от короткого замыкания | Да |
| Защита от обратной полярности DC | Да |
| Защита от перегрузки по выходному току | Да |
| Интегрированное восстановление на базе ПИД-регулирования | Опционально |
| Интегрированный AFCI 2.0 | Опционально |
| Интегрированный DC выключатель | Да |
| Интерфейсы связи | RS485, опционально Wi-Fi, GPRS, 4G, WLAN |
| Количество MPPT / стрингов на MPPT | (3/6)/(4/8)/(4/8)/(4/8) |
| Количество фаз | 3 |
| Коэффициент мощности | >0.99 (0.8 опережение - 0.8 отставание) |
| Максимальная выходная мощность, кВт | 23/25/30/36 |
| Максимальная полная мощность, кВА | 23/25/30/36 |
| Максимальное входное напряжение постоянного тока, В | 1100 |
| Максимальный входной ток, А | (42/42/42)/(4×42)/(4×42)/(4×42) |
| Максимальный выходной ток, А | (60.4/57.7)/(65.6/62.8)/(78.7/75.3)/(94.5/90.4) |
| Максимальный КПД, % | 97.8 |
| Максимальный ток короткого замыкания, А | (52.5/52.5/52.5)/(4×52.5)/(4×52.5)/(4×52.5) |
| Многопиковое сканирование | Да |
| Модель | S6-GC3P(23/25/30/36)K-LV-ND |
| Мониторинг сети | Да |
| Мониторинг стрингов | Да |
| Напряжение начала работы (стартовое), В | 180 |
| Номинальная выходная активная мощность, кВт | 23/25/30/36 |
| Номинальная частота, Гц | 50/60 |
| Номинальное входное напряжение постоянного тока, В | 400 |
| Номинальное выходное напряжение, В | 3/PE, 220/230 |
| Номинальный выходной ток, А | (60.4/57.7)/(65.6/62.8)/(78.7/75.3)/(94.5/90.4) |
| Полный коэффициент гармонических искажений тока (THDi) | <3% |
| Производитель | Ginlong (Solis) |
| Рабочий диапазон напряжения MPPT, В | 180-1000 |
| Сканирование I-V кривых | Да |
| Собственное потребление (ночью), Вт | <1 |
| Соотношение DC/AC | >150% |
| Стандарты безопасности/ЭМС | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, EN 55011, EN 62920 |
| Степень защиты | IP66 |
| Температурная защита | Да |
| Тип | Сетевой (Grid-Tied) |
| Тип охлаждения | Интеллектуальное с вентилятором (с резервированием) |
| Топология | Безтрансформаторный (Transformerless) |
| Уровень защиты от перенапряжений | DC Тип II / AC Тип II |
| Уровень шума, дБ(A) | ≤55 |
