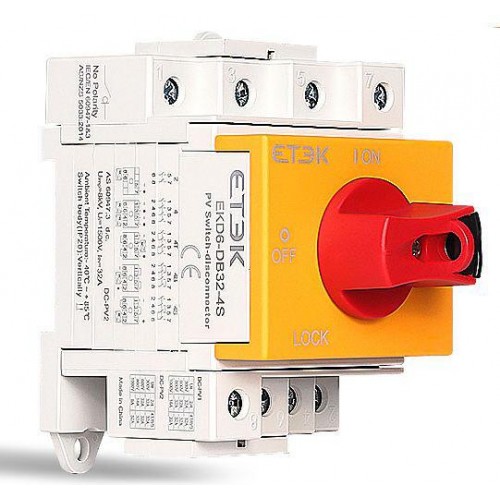

Выключатель нагрузки постоянного тока ETEK EKD6-DB32-4 4P 32A
Специализированный четырёхполюсный выключатель нагрузки для цепей постоянного тока (DC), предназначенный для безопасной коммутации и создания видимого разрыва в фотоэлектрических системах (PV) с напряжением до 1000 В. Обеспечивает надежное отключение нагрузки при проведении ремонтных и профилактических работ, а также аварийное отключение в системах накопления энергии и промышленных установках.
Назначение и ключевые преимущества
- Специализированная коммутация для цепей постоянного тока: Выключатель серии DB32 разработан специально для работы в мощных сетях постоянного тока напряжением до 1000 В, что делает его идеальным выбором для коммутации и безопасного отключения оборудования в фотоэлектрических системах, где используются высоковольтные солнечные панели.
- Видимый разрыв цепи: Положение рукоятки и четкая индикация состояния контактов позволяют визуально убедиться в наличии разрыва цепи по всем четырем полюсам, что является обязательным требованием безопасности при обслуживании и ремонте высоковольтных электроустановок.
- Высокая степень защиты IP66: Устройство обладает пыле- и влагозащитой, позволяющей использовать его в самых сложных условиях, включая наружную установку на открытых площадках, в агрессивных средах и вблизи аккумуляторных батарей и ESS.

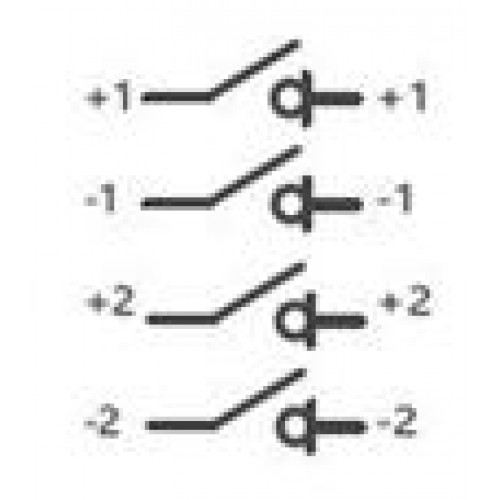

- Четырехполюсное исполнение 4P: Одновременное переключение всех четырех полюсов обеспечивает полную гальваническую развязку нагрузки в системах постоянного тока, что критически важно для надежного и безопасного отключения.
- Номинальный ток 32 А: Позволяет коммутировать цепи средней мощности, что идеально подходит для защиты массивов солнечных панелей, входных цепей инверторов и аккумуляторных систем.
- Степень загрязнения III и категория перенапряжения: Высокий уровень изоляции (категория перенапряжения III до 2000 м) и устойчивость к загрязнениям (степень III) гарантируют надежную работу в промышленных условиях и на открытом воздухе, где возможен контакт с проводящей пылью и влагой.
- Универсальный монтаж: Компактная конструкция с шириной 105 мм и возможностью установки на монтажную панель обеспечивает гибкость при компоновке электротехнических шкафов и сборок, включая системы с солнечными инверторами.
- Соответствие стандартам: Устройство соответствует требованиям международного стандарта IEC 60947-3, предъявляемым к выключателям нагрузки и переключателям для промышленного применения.
Области применения
- Организация безопасного отключения массивов солнечных панелей в коммерческих и промышленных фотоэлектрических станциях
- Использование в качестве вводного или секционного выключателя в высоковольтных шкафах постоянного тока (DC комбайнерах)
- Коммутация и защита в системах накопления энергии (ESS) и аккумуляторных батареях с напряжением до 1000 В
- Применение на объектах промышленной автоматики и в распределительных щитах постоянного тока, требующих высокой степени защиты IP66
- Установка на входе мощных DC/AC преобразователей и солнечных инверторов для обеспечения безопасного обслуживания
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться квалифицированным персоналом при полностью снятом напряжении со всех полюсов
- Перед установкой убедитесь в соответствии номинальных параметров (32А, 1000В DC) параметрам защищаемой цепи
- Устройство предназначено для коммутации нагрузок и не обладает защитой от сверхтоков (требует последовательной защиты автоматическими выключателями)
- Используйте кабели с соответствующим сечением (рекомендуется до 16 мм²), соблюдая момент затяжки винтовых зажимов согласно инструкции
- Благодаря степени защиты IP66, выключатель может устанавливаться на открытом воздухе без дополнительной защиты
Технические характеристики
| Модель | EKD6-DB32-4 |
|---|---|
| Тип устройства | Выключатель нагрузки постоянного тока (DC Switch Disconnector) |
| Стандарты | IEC 60947-3 |
| Номинальный ток Iu | 32 А |
| Количество полюсов | 4P (4 полюса) |
| Номинальное рабочее напряжение Ue | 1000 В DC |
| Номинальное напряжение изоляции Ui | 1000 В |
| Номинальное импульсное напряжение Uimp | 8 кВ |
| Категория перенапряжения / Степень загрязнения | III / III |
| Условный ток короткого замыкания | 20 кА (при защите соответствующими предохранителями) |
| Степень защиты | IP66 |
| Температура эксплуатации | -25°C до +55°C |
| Макс. сечение подключаемого кабеля | 16 мм² |
| Тип монтажа | Монтажная панель (4 отверстия) |
| Высота над уровнем моря | ≤2000 м |

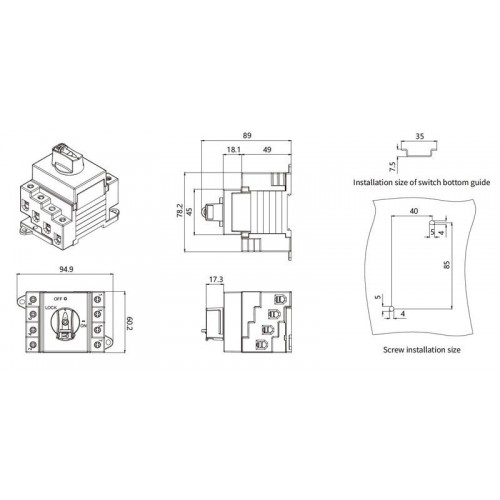

| Размеры (ШхВхГ) | 105 x 107 x 53.5 мм |
* Выключатель специально разработан для фотоэлектрических систем и других применений постоянного тока с напряжением до 1000 В, требующих высокой степени защиты от внешних воздействий.
** Видимый разрыв цепи и четкая индикация положения контактов обеспечивают безопасность при обслуживании высоковольтных установок.
*** Для подключения используйте качественные кабели и коннекторы, рассчитанные на высокое напряжение постоянного тока и соответствующие условиям эксплуатации.
Выключатель нагрузки постоянного тока ETEK EKD6-DB32-4 4P 32A — это профессиональное решение для безопасной коммутации и создания видимого разрыва в высоковольтных цепях постоянного тока, соответствующее международным стандартам IEC 60947-3. Степень защиты IP66, высокий уровень изоляции и номинальный ток 32 А делают этот выключатель идеальным компонентом защитного оборудования для коммерческих солнечных электростанций, высоковольтных систем накопления энергии и промышленных установок, работающих в сложных условиях окружающей среды.
| Модельный ряд | EKD6-DB32 |
|---|---|
| Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 м | 8kV |
| Номинальное напряжение изоляции (Ui) | 1500V |
| Номинальное рабочее напряжение (Ue), В | 1000VDC |
| Номинальный ток, А (Icn) | 32 |
| Полюсов | 4 |
| Производитель | ETEK |
| Тип устройства | Выключатель нагрузки |
-
