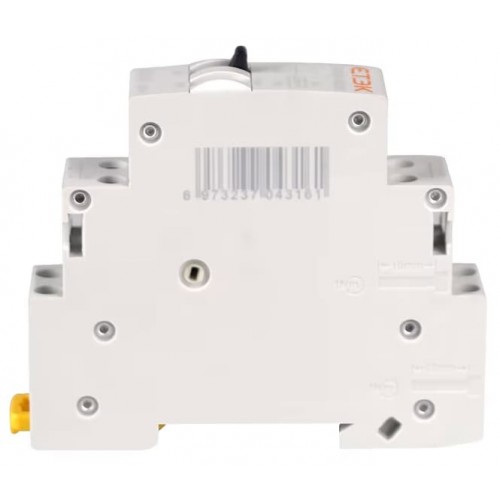

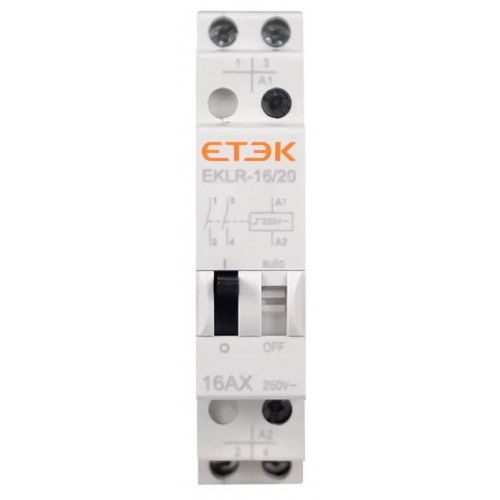

Импульсное реле ETEK EKLR16 16A
Бистабильное импульсное реле для управления освещением и другими электрическими нагрузками с неограниченного количества точек. Предназначено для дистанционного включения и отключения цепей с помощью импульсных выключателей (кнопок) без фиксации, обеспечивая удобное управление из нескольких мест.
Назначение и ключевые преимущества
- Управление с неограниченного количества мест: Позволяет организовать управление освещением или нагрузкой из любого количества точек с помощью обычных импульсных выключателей (кнопок) без фиксации, что идеально подходит для длинных коридоров, лестничных клеток и больших помещений.
- Бистабильный принцип работы: Имеет два устойчивых состояния (включено/отключено) и переключается между ними при каждом поступлении управляющего импульса. После срабатывания не потребляет энергию, что обеспечивает высокую энергоэффективность.
- Нулевое потребление в ждущем режиме: В отличие от обычных контакторов, реле не потребляет электроэнергию в стабильном состоянии, что снижает эксплуатационные расходы и нагрев в распределительном щите.
- Универсальность применения: Подходит для коммутации различных типов нагрузок: ламп накаливания, галогенных ламп, люминесцентных ламп, светодиодного освещения и других потребителей с номинальным током до 16 А.
- Компактная конструкция: Занимает всего 1 модуль на DIN-рейке (для исполнения 1P), позволяя эффективно использовать пространство в распределительном щите при организации многоканального управления.
- Ручное управление: Оснащено механизмом ручного переключения на передней панели, что позволяет управлять нагрузкой независимо от наличия сигнала на катушке и удобно при пусконаладочных работах.
- Механический индикатор положения: Наличие визуального индикатора положения контактов позволяет быстро определить состояние реле (включено/отключено) без подачи напряжения.
- Соответствие стандартам: Устройство соответствует требованиям международных стандартов, предъявляемых к импульсным реле и коммутационным аппаратам.
Области применения
- Управление освещением в коридорах, холлах, на лестничных клетках жилых и общественных зданий
- Организация системы "умный дом" для управления светом из нескольких точек без использования дорогостоящих контроллеров
- Управление освещением в больших помещениях открытой планировки: офисах, торговых залах, ресторанах
- Коммутация вентиляторов, тепловых завес и другого оборудования, требующего дистанционного управления с нескольких постов
- Управление наружным освещением и архитектурной подсветкой зданий
- Применение в системах автоматизации технологических процессов для управления исполнительными механизмами
Рекомендации по эксплуатации
- Монтаж и обслуживание должны выполняться квалифицированным персоналом при полностью снятом напряжении
- Длительность управляющего импульса должна составлять от 50 мс до 1 с (рекомендуется 200 мс) для надежного срабатывания
- Максимальная частота коммутаций: не более 5 операций в минуту
- Используйте кабели с сечением жил, соответствующим номинальному току, момент затяжки должен соответствовать инструкции
- Эксплуатируйте устройство в закрытых помещениях с температурой окружающей среды от -20°C до +50°C
Технические характеристики
| Модель | EKLR16 |
|---|---|
| Тип устройства | Импульсное реле (бистабильное) |
| Номинальный ток контактов | 16 А |
| Количество полюсов | Исполнения 1P, 2P, 3P, 4P |
| Номинальное напряжение (Ue) | 24...250 В AC (для силовых контактов) |
| Напряжение управления катушки | В зависимости от исполнения |
| Номинальная частота | 50/60 Гц |
| Длительность импульса управления | 50 мс - 1 с (рекомендуется 200 мс) |
| Номинальное импульсное напряжение Uimp | 6 кВ |
| Номинальное напряжение изоляции Ui | 440 В AC |
| Механическая износостойкость | Не менее 20 000 циклов |
| Электрическая износостойкость | Не менее 100 000 циклов |
| Степень защиты | IP20 |
| Температура эксплуатации | -20°C до +50°C |
| Макс. сечение кабеля (силовая цепь) | 4 мм² |
| Макс. сечение кабеля (цепь управления) | 4 мм² |
| Момент затяжки | 1 Н·м |
| Монтаж | DIN-рейка 35 мм |
| Ширина, модулей | 1 модуль (18 мм) для 1P/2P, 2 модуля для 3P/4P |
* Импульсное реле не потребляет электроэнергию в ждущем режиме, что обеспечивает значительную экономию при одновременном использовании нескольких устройств.
** Допускается управление с неограниченного количества импульсных выключателей (кнопок) без фиксации.
*** Корпус выполнен из самозатухающего термопластика, устойчивого к воздействию высоких температур.
Импульсное реле ETEK EKLR16 16A — это современное решение для удобного управления освещением и другими нагрузками из неограниченного количества мест. Бистабильный принцип работы обеспечивает нулевое потребление энергии в ждущем режиме, а компактный размер позволяет эффективно использовать пространство в распределительном щите. Простота монтажа, надежность и возможность ручного управления делают это реле идеальным выбором для реализации систем управления освещением в жилых, коммерческих и промышленных объектах.
| Время отклика | 50мс |
|---|---|
| Диапазон рабочих температур | -20°C ~ +50°C |
| Напряжение изоляции (Ui), В | 440 |
| Номинальное импульсное выдерживаемое напряжение (Uimp) | 6kV |
| Номинальный ток, А | 16 |
| Порог срабатывания | Мин 85% от Un |
| Производитель | ETEK |
-
