Купить SOLIS 9100-MV с доставкой в Минске

На складе Код товара: 9100-MV

SOLIS Производитель

700000.00 руб.

Быстрый заказ

Нашли дешевле?

Техническая документация

📄 Solis_datasheet_Solis-9100-MV_GLOBAL_V2,4_202506.pdf

Описание

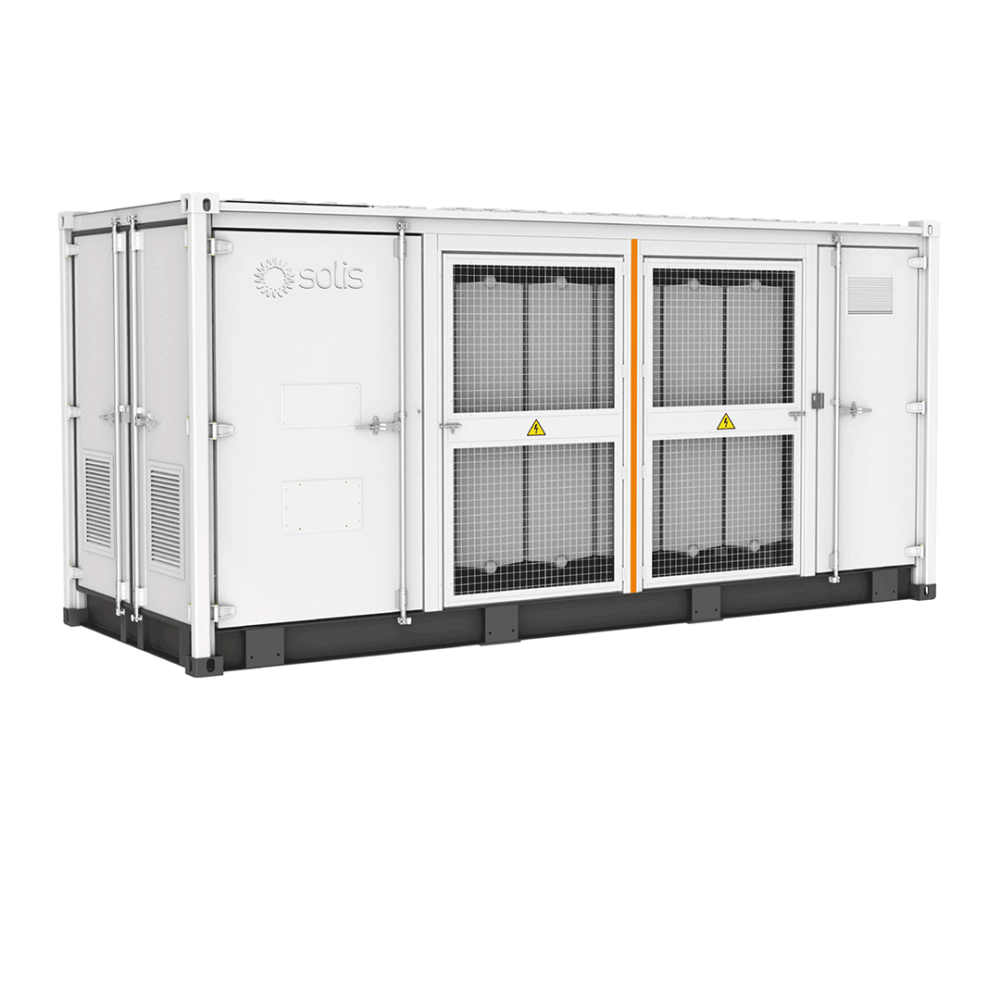

Средневольтная подстанция SOLIS 9100-MV (9.1 МВт) — комплексное решение для промышленных СЭС

Готовая к подключению средневольтная подстанция мощностью 9.1 МВт на базе трансформатора 10/35 кВ. Включает в себя масляный трансформатор, комплектное распределительное устройство (КРУ), системы защиты и управления. Предназначена для крупных солнечных электростанций (СЭС) промышленного масштаба. Поставляется в стандартном 20-футовом контейнере, что ускоряет монтаж и снижает капитальные затраты.

Мощность: 9.1 МВт Напряжение: 10/35 кВ Трансформатор: Масляный Исполнение: Контейнерное (20 футов) Защита: IP65

Ключевые технологические преимущества

Комплексное решение «под ключ»: Подстанция объединяет силовой трансформатор, ячейки среднего напряжения, системы собственных нужд, релейной защиты и автоматики. Полностью готова к подключению солнечных инверторов и выдаче мощности в сеть.
Контейнерное исполнение (20 футов): Поставляется в стандартном морском контейнере, что обеспечивает высокую степень защиты (IP65), упрощает логистику и позволяет ввести объект в эксплуатацию в кратчайшие сроки. Для подключения к солнечным панелям необходимы солнечные панели и инверторы.
Высокая надёжность и безопасность: Масляный трансформатор с системой газового реле (Бухгольца), вакуумные выключатели, разъединители с заземляющими ножами, УЗИП, дуговая защита. Полное соответствие требованиям ПУЭ и ГОСТ.
Интеграция с системами мониторинга: Поддержка протоколов IEC 61850, Modbus TCP/RTU. Удалённый контроль состояния трансформатора, учёт электроэнергии, управление коммутационными аппаратами. Для передачи данных потребуются кабели, коннекторы и аксессуары.
Экономия пространства и времени: Компактное заводское исполнение сокращает площадь занимаемую оборудованием на 40% по сравнению с классической компоновкой. Не требует строительства отдельного здания.
Поддержка «зелёного тарифа»: Подстанция полностью укомплектована узлами учёта электроэнергии, позволяющими фиксировать выработку для продажи по «зелёному тарифу». Для полного цикла также могут потребоваться аккумуляторные батареи (ESS).

Области применения

Промышленные солнечные электростанции (СЭС) мощностью от 5 до 50 МВт.
Объекты генерации, работающие по «зелёному тарифу».
Модернизация существующих подстанций на объектах ВИЭ.
Промышленные парки и крупные производственные предприятия с собственной генерацией.

Технические характеристики SOLIS 9100-MV

Тип оборудования	Средневольтная подстанция (контейнерного типа)
Номинальная мощность	9.1 МВт
Номинальное напряжение (сторона НН)	0.6 / 0.8 / 1.14 кВ (настраивается)
Номинальное напряжение (сторона ВН)	10 кВ или 35 кВ
Тип трансформатора	Масляный, герметичный
Схема соединения обмоток	Dyn11 / YNd11
Потери холостого хода	0.5%
Потери короткого замыкания	6%
Степень защиты (контейнер)	IP65 (наружная установка)
Климатическое исполнение	У1, УХЛ1 (от -40°C до +40°C)
Габариты (контейнер)	6058 × 2438 × 2591 мм (20 футов)
Вес (брутто)	~12 500 кг
Интерфейсы связи	IEC 61850 (GOOSE, MMS), Modbus TCP/RTU
Система автоматики	Микропроцессорная (защита, управление, учёт)
Гарантия	2 года (с возможностью продления)

* Подстанция поставляется в полной заводской готовности. Требует подключения внешних кабелей питания и связи. Возможна комплектация дополнительными ячейками КРУ по запросу.

SOLIS 9100-MV — это комплексное промышленное решение для крупных солнечных электростанций мощностью 9.1 МВт. Контейнерная подстанция объединяет в себе трансформатор, распределительное устройство и системы автоматики, что сокращает сроки строительства и эксплуатационные расходы. Полностью готова к интеграции с существующей инфраструктурой 10/35 кВ. Также рекомендуем посмотреть готовые солнечные станции в нашем каталоге для менее масштабных проектов.
