Соединитель для монтажных реек
Нашли дешевле?
Описание

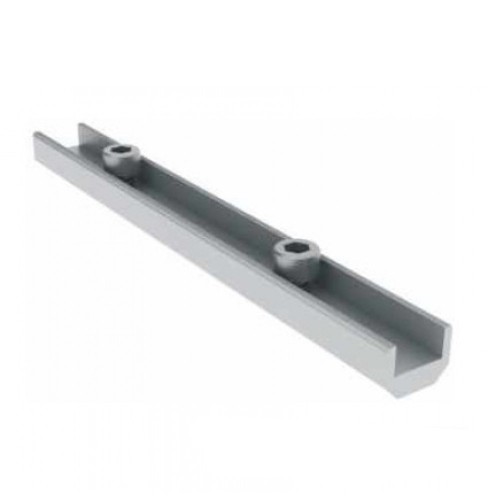

Комплектный соединитель для монтажных реек L200
Специализированный соединитель из анодированного алюминия Al6005-Т5 для надёжного стыкового соединения монтажных направляющих солнечных панелей. Обеспечивает жёсткость и непрерывность конструкции.
Длина 200 мм
Алюминий Al6005-Т5
Вес 105 г
Гарантия 10 лет
Срок службы 25 лет
Описание и назначение
- Комплектный соединитель для монтажных реек L200 — это специализированный крепёжный элемент, предназначенный для надёжного соединения монтажных направляющих солнечных панелей в местах стыковки.
- При создании протяжённых монтажных рядов возникает необходимость соединения реек между собой. Данный соединитель обеспечивает жёсткость и непрерывность конструкции, равномерно передавая нагрузки от солнечных панелей на несущие элементы кровли или основания.
- Длина соединителя составляет 200 мм, что обеспечивает достаточную площадь контакта для надёжной фиксации стыкуемых реек и предотвращения их взаимного смещения под воздействием ветровых и снеговых нагрузок.
Материал и конструкция
- Алюминиевый сплав Al6005-Т5: Соединитель изготовлен из высококачественного алюминиевого сплава 6005-Т5, который имеет предел прочности на растяжение 290 МПа и предел текучести 270 МПа. Эти характеристики значительно превосходят параметры обычных сплавов 6063-T5 и обеспечивают надёжную работу под нагрузкой.
- Анодированное покрытие: Специальная обработка поверхности методом анодирования создаёт прочный защитный слой толщиной не менее 10 мкм. Это обеспечивает исключительную стойкость к коррозии (более 1000 часов в соляном тумане без красной ржавчины), устойчивость к ультрафиолету и механическим повреждениям.
- Физические свойства: Материал имеет твёрдость по Бринеллю 90 HB, модуль упругости 68 ГПа, плотность 2,7 г/см³ и коэффициент теплового расширения 23 мкм/м·К, что обеспечивает стабильность размеров при перепадах температур.
- Монтажные винты: В комплект входят винты из стали с головкой под внутренний шестигранник для надёжной фиксации соединителя внутри паза направляющей рейки.
Технические характеристики
| Тип изделия | Комплектный соединитель для монтажных реек |
|---|---|
| Назначение | Стыковое соединение направляющих реек |
| Длина | 200 мм |
| Материал | Алюминиевый сплав Al6005-Т5, анодированный |
| Предел прочности на растяжение | 290 МПа (T5) |
| Предел текучести | 270 МПа (T5) |
| Твёрдость по Бринеллю | 90 HB |
| Модуль упругости | 68 ГПа |
| Плотность | 2,7 г/см³ |
| Коэффициент теплового расширения | 23 мкм/м·К |
| Вес | 105 г |
| Материал болтов | Сталь с головкой под шестигранник |
| Соответствие стандартам | AS/NZS 1170 |
| Гарантия производителя | 10 лет |
| Срок службы | 25 лет |
* Комплектация: соединитель, монтажные винты с головкой под шестигранник.
** Рекомендуемый момент затяжки: 20-25 Н·м.
Технические особенности
- Высокая прочность сплава: Алюминий Al6005-Т5 обеспечивает оптимальное соотношение прочности и веса. Материал имеет модуль упругости 68 ГПа и плотность 2,7 г/см³, что гарантирует надёжность конструкции без избыточного утяжеления.
- Коррозионная стойкость: Анодированное покрытие толщиной не менее 10 мкм обеспечивает защиту от коррозии в течение всего срока службы, выдерживая более 1000 часов испытаний в соляном тумане.
- Оптимальная длина: 200 мм длины обеспечивают достаточную площадь контакта для надёжного соединения реек и предотвращения их взаимного смещения под нагрузкой.
- Совместимость с направляющими: Конструкция соединителя разработана для установки в пазы стандартных монтажных реек, используемых в современных системах крепления солнечных панелей.
- Соответствие стандартам: Изделие соответствует требованиям австралийско-новозеландского стандарта AS/NZS 1170, который устанавливает нормы для расчёта ветровых и снеговых нагрузок на строительные конструкции.
Преимущества использования
- Непрерывность конструкции: Обеспечивает жёсткое соединение монтажных реек, создавая непрерывную несущую линию для установки солнечных панелей.
- Максимальная долговечность: Анодированный алюминий гарантирует полную защиту от коррозии на весь срок службы солнечной электростанции — до 25 лет.
- Простота монтажа: Винты с головкой под внутренний шестигранник позволяют быстро и надёжно зафиксировать соединитель в пазе направляющей рейки.
- Равномерное распределение нагрузок: Конструкция соединителя обеспечивает равномерную передачу нагрузок от панелей на несущие элементы, исключая локальные перенапряжения.
- Гарантия производителя 10 лет: Высокое качество материалов и изготовления подтверждено гарантийными обязательствами.
Монтаж и применение
- Подготовка: Убедитесь, что торцы соединяемых реек ровные и очищены от загрязнений.

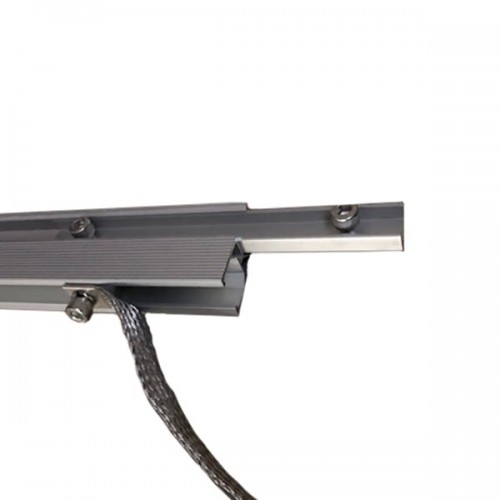

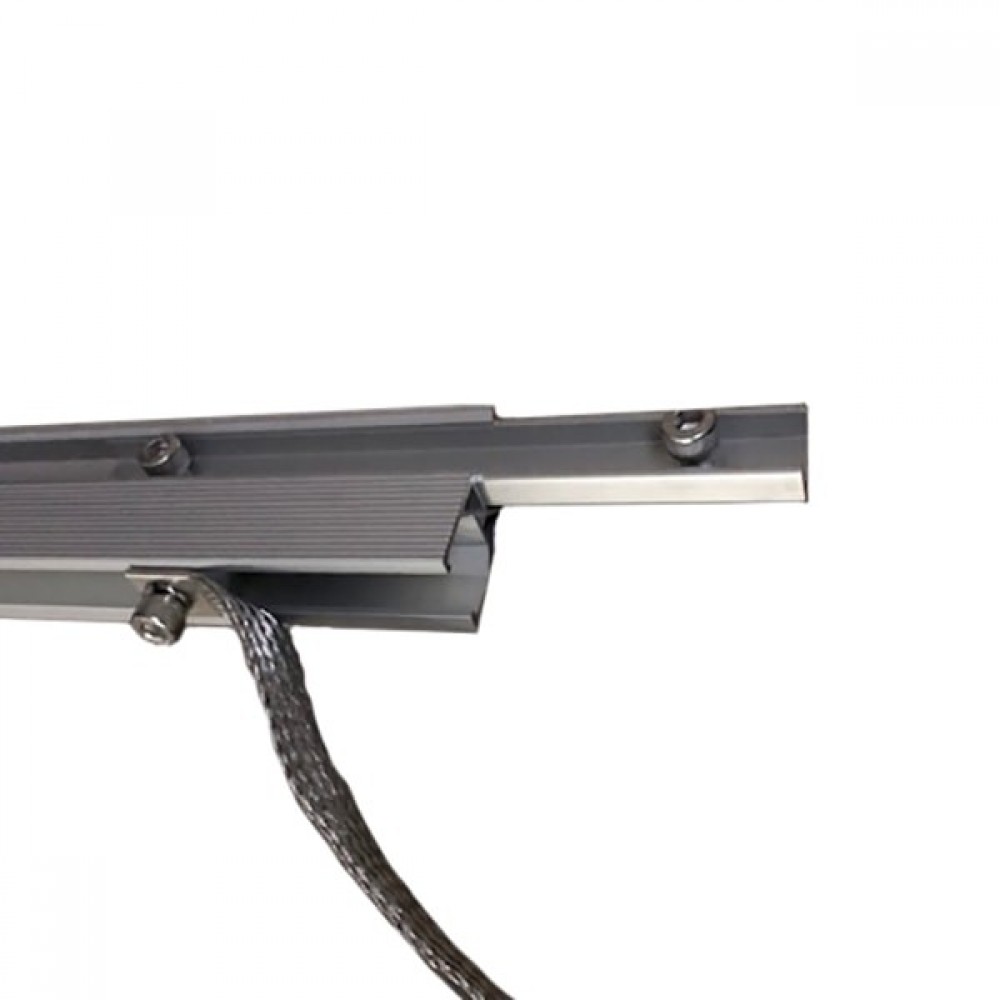

- Установка: Вставьте соединитель в паз одной из реек примерно на половину длины, затем надвиньте вторую рейку до полного входа соединителя в паз.
- Фиксация: Затяните монтажные винты с головкой под шестигранник. Рекомендуемый момент затяжки составляет 20-25 Н·м.
- Применение: Соединитель используется при монтаже на плоских и скатных крышах, а также в наземных солнечных электростанциях для соединения направляющих реек.
Интеграция в солнечную систему
- Качественное соединение монтажных реек — это основа надёжности всей солнечной электростанции. Для полноценной работы системы потребуются также инверторы для преобразования тока и кабели, коннекторы и аксессуары для соединения всех компонентов.
- Для накопления избыточной энергии, выработанной в светлое время суток, рекомендуется использовать аккумуляторные батареи и системы хранения энергии (ESS), а для защиты всей системы от коротких замыканий, перенапряжений и ударов молний — специализированное защитное оборудование.
Выбирая комплектный соединитель L200 из анодированного алюминия Al6005-Т5, вы гарантируете надёжность и долговечность стыковых соединений вашей монтажной системы. Высокая прочность материала, оптимальная длина и соответствие международным стандартам AS/NZS 1170 — залог безопасной и эффективной работы всей солнечной электростанции на протяжении многих лет.
