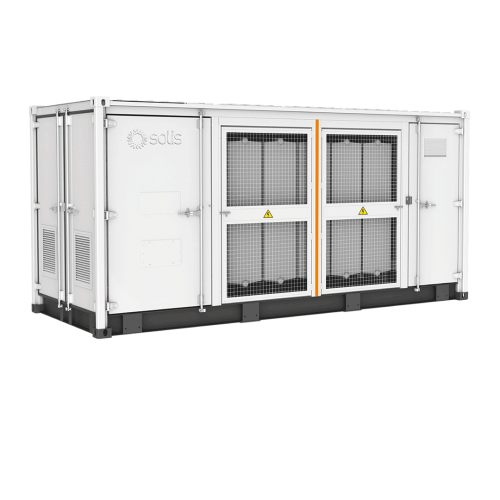

Станция среднего напряжения Solis 6300-MV
Готовая к эксплуатации, стандартизированная система для крупных солнечных электростанций. Solis 6300-MV — это комплексное решение, включающее в себя силовой трансформатор, распределительные устройства низкого и среднего напряжения, оборудование управления и защиты, интегрированные в один стандартный 20-футовый контейнер. Станция предназначена для подключения к 1500В сетевым инверторам, обеспечивая высокую эффективность и скорость развертывания для utility-scale проектов.
Ключевые технологические преимущества
- Интеграция "под ключ" для быстрого развертывания: Станция поставляется в стандартном 20-футовом контейнере с полностью интегрированными компонентами, включая масляный трансформатор среднего напряжения, элегазовое (SF6) распределительное устройство, низковольтные панели и системы защиты. Это позволяет ускорить ввод в эксплуатацию крупных PV-проектов.
- Высокая производительность в любых условиях: Станция рассчитана на номинальную мощность 6,3 МВА и способна работать с перегрузкой 6,93 МВА в течение 3 часов при температуре до +40°C. Широкий диапазон рабочих температур от -25°C до +60°C делает её пригодной для эксплуатации в различных климатических зонах.
- Надёжность и простота обслуживания: Компоненты ведущих мировых брендов, элегазовая изоляция и IP54 обеспечивают стабильную работу в тяжелых наружных условиях. Модульная конструкция средневольтного оборудования, полный фронтальный доступ к компонентам и встроенные датчики (давление масла, температура, задымление) упрощают техническое обслуживание и эксплуатацию.
- Экономия затрат на строительство: Станция поставляется полностью собранной в контейнере, что значительно сокращает время и расходы на строительство фундамента и монтаж оборудования на площадке. После установки контейнера на фундамент требуется только подключение низковольтных и средневольтных кабелейe.
- Гибкая интеграция с сетевыми инверторами: Solis 6300-MV оптимизирована для совместной работы с 1500В сетевыми инверторами Solis (модели 255K, 350K), позволяя создавать стандартизированные подблоки мощностью 6,3 МВт для крупных PV-станций.
Области применения
- Крупные наземные солнечные электростанции (Utility-scale PV power plants).
- Коммерческие и промышленные (C&I) проекты с высоким энергопотреблением.
- Микро-сети (Micro-grids) и распределённые энергосистемы.
- Проекты модернизации существующих солнечных электростанций с целью повышения эффективности.
- Системы, требующие ограничения экспорта электроэнергии в сеть (нулевой экспорт).
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться только квалифицированными специалистами с опытом работы с высоковольтными системами.
- Благодаря степени защиты IP54 и классу коррозионной защиты C4-H, станция может устанавливаться на открытом воздухе без дополнительных укрытий.
- Перед вводом в эксплуатацию необходимо проверить все кабельные соединения и настройки защит в соответствии с проектной документацией.
- Для оптимальной работы рекомендуется использовать интегрированные интерфейсы связи (RS485, Ethernet, оптоволокно) для удалённого мониторинга и управления через SCADA-системы.
- Обеспечьте достаточное пространство для обслуживания и регулярно проверяйте работу вентиляции и систем безопасности.
Общие характеристики серии
| Тип системы | Интегрированная станция среднего напряжения (MV Station) |
|---|---|
| Мощность (номинальная / пиковая) | 6,3 МВА / 6,93 МВА (3 часа при 40°C) |
| Входное напряжение | 1500 В (оптимизировано для инверторов Solis 255K/350K) |
| Выходное напряжение / частота | 500 В / 380 В, 50/60 Гц (в зависимости от конфигурации) |
| Степень защиты / класс защиты | IP54 / C4-H |
| Диапазон рабочих температур | -25°C … +60°C |
| Габариты (Д×Ш×В) | 605,8 × 209,6 × 243,8 см (20-футовый контейнер HC) |
| Вес | 21–24 тонны |
| Стандарты и сертификация | IEC 60076, IEC 62271, IEC 61439 |
| Коммуникационные интерфейсы | RS485, Ethernet, оптоволокно, опционально: Wi-Fi, сотовые сети |
| Гарантия | 10 лет |
Детальные технические характеристики компонентов
* Данные основаны на официальной информации производителя. Характеристики могут быть адаптированы под конкретные требования проекта.
** Solis 6300-MV является ключевым элементом для создания стандартизированных подблоков мощностью 6,3 МВт при строительстве крупных солнечных электростанций.
*** Станция спроектирована для совместной работы с сетевыми инверторами Solis 255K и 350K, но может быть адаптирована и для других совместимых систем.
**** Полностью интегрированная конструкция "plug-and-play" значительно сокращает время и затраты на ввод в эксплуатацию.
Станция среднего напряжения Solis 6300-MV — это комплексное, стандартизированное и высокоэффективное решение для крупных солнечных электростанций. Интегрируя в одном 20-футовом контейнере повышающий трансформатор, элегазовое распределительное устройство и системы низковольтной защиты, она обеспечивает быструю окупаемость, минимальные сроки ввода в эксплуатацию и простоту обслуживания. Solis 6300-MV является ключевым звеном при построении современных utility-scale PV-проектов, где требования к надёжности, скорости и эффективности наиболее высоки.
-
