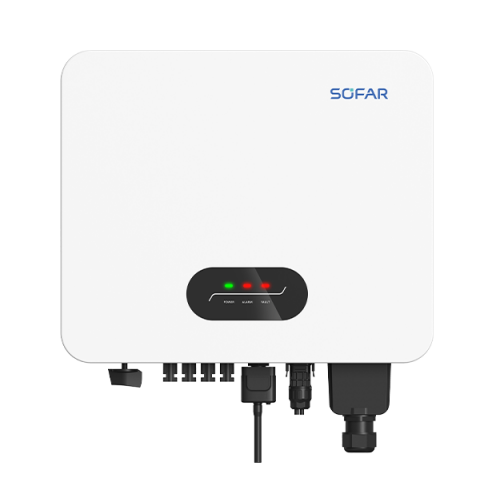

Сетевой солнечный инвертор SOFAR 20000KTLX-G3P 3-фазы
Характеристики
| DC переключатель Да | SPD ( устройство защиты от перенапряжения ) PV - type II ; AC - type II | Блок управления питанием Согласно сертификации и запросу |
| Вес 20,5 кг | Влажность 0~100% | Высота 412 мм |
| Гарантия 5 лет | Диапазон выходного напряжения 310В-480В | Диапазон напряжений MPPT 160 В ~ 1000 В |
Техническая документация
Нашли дешевле?
Описание
Сетевой трёхфазный солнечный инвертор SOFAR 20000KTLX-G3P — 20 кВт, два MPPT 160–1000 В, КПД 98,6%, Wi‑Fi, IP65
Современный высокоэффективный трёхфазный фотоэлектрический сетевой инвертор второго поколения мощностью 20 кВт для объектов микрогенерации (экономия и продажа электроэнергии в сеть). Оснащён двумя MPPT трекерами с широким диапазоном 160–1000 В, КПД 98,6%, встроенным Wi‑Fi, степенью защиты IP65 (установка на улице). Уникальная функция снижения мощности по команде делимитера предотвращает нежелательную отдачу в сеть. Идеален для коммерческих объектов, производств и крупных домов с трёхфазным питанием.
Мощность: 20 кВт (AC)
КПД: 98,6%
Два MPPT: 160–1000 В
Вход СБ: 30 000 Вт
IP65 (уличный)
Wi‑Fi в комплекте
3 фазы
Ключевые технологические преимущества
- Функция снижения мощности по команде делимитера: При обнаружении отдачи электроэнергии в сеть делимитер даёт команду инвертору снизить выработку. Это предотвращает ситуацию, когда счётчики считают отданную энергию как потреблённую (актуально для многих регионов). Необходим контроллер излишков ARPC.
- Высокая эффективность (КПД 98,6%): Максимальное использование солнечной энергии. Инвертор подмешивает энергию от солнечных панелей в вашу сеть, снижая потребление из городской сети. Например, при потреблении 25 кВт·ч и генерации 20 кВт·ч из сети будет взято только 5 кВт·ч.
- Два мощных MPPT трекера с широким диапазоном (160–1000 В): Каждый трекер поддерживает два входа DC (2+2). Максимальный ток на трекер: 40 А / 32 А. Суммарная мощность солнечных батарей до 30 000 Вт. Стартовое напряжение 180 В. Позволяет подключать разные ориентации панелей и эффективно работать в широком диапазоне напряжений. Для комплектации необходимы качественные солнечные панели.
- Встроенный Wi‑Fi и удобный мониторинг: Wi‑Fi модуль идёт в комплекте. Беспроводное подключение к ПК, удалённое управление активной/реактивной мощностью, снижение мощности при повышении частоты сети. Также доступны RS485, сухие контакты, опционально GPRS. 4-дюймовый ЖК-дисплей.
- Степень защиты IP65 и надёжность: Водонепроницаемый корпус позволяет устанавливать инвертор на улице в любых погодных условиях. Нержавеющий алюминиевый корпус, DC переключатель, защита от перенапряжения (SPD тип II), обратной полярности, УЗО, анти-островная защита. Гарантия 5 лет.
- Простота установки и эксплуатации: Соединение “Plug & Play”, компактные размеры, вес 20,5 кг. Охлаждение с помощью вентилятора, уровень шума < 30 дБ. Для правильного подключения потребуются качественные кабели, коннекторы и аксессуары.
Области применения
- Крупные частные дома, коттеджи, особняки с трёхфазным питанием.
- Коммерческие объекты: магазины, офисные центры, СТО, рестораны, гостиницы.
- Небольшие промышленные предприятия и производственные цеха.
- Объекты микрогенерации с возможностью продажи излишков в сеть.
Рекомендации по эксплуатации
- Для защиты от скачков напряжения и молний обязательно используйте автоматы защиты постоянного и переменного тока, а также УЗИП. Для подключения применяйте качественные кабели, коннекторы и аксессуары.
- Убедитесь, что напряжение холостого хода солнечных панелей не превышает 1100 В, а рабочее напряжение находится в диапазоне 160–1000 В.
- Для использования функции снижения мощности необходим внешний контроллер излишков ARPC (приобретается отдельно), который устанавливается перед счётчиком.
- Монтаж и настройку доверяйте квалифицированным специалистам. Благодаря степени защиты IP65 инвертор можно устанавливать на открытом воздухе.
Технические характеристики SOFAR 20000KTLX-G3P
| Тип устройства | Сетевой, бестрансформаторный, трёхфазный, фотоэлектрический |
|---|---|
| Номинальная мощность (АС) | 20 000 Вт (макс. 22 000 Вт) |
| Макс. мощность DC (солнечных батарей) | 30 000 Вт |
| Количество MPPT / входов DC | 2 / 4 (2+2) |
| Макс. входное напряжение (DC) | 1100 В |
| Стартовое напряжение | 180 В |
| Диапазон напряжений MPPT | 160–1000 В |
| Макс. ток MPPT (каждый трекер) | 40 А / 32 А |
| Номинальное выходное напряжение (AC) | 220/380 В или 230/400 В или 240/415 В (3/N/PE) |
| Диапазон выходного напряжения | 310–480 В |
| Макс. выходной ток (AC) | 33,5 А |
| Частота | 50/60 Гц |
| Коэффициент мощности (cosθ) | 1 (регулируемый) |
| Максимальный КПД | 98,6% |
| Собственное потребление (ночью) | < 1 Вт |
| Степень защиты | IP65 (уличный) |
| Охлаждение | Вентилятор (< 30 дБ) |
| Интерфейсы | Wi‑Fi (в комплекте), RS485, GPRS (опция), SD-карта |
| Дисплей | LCD & Bluetooth + APP |
| DC переключатель | Да |
| SPD защита | Тип II (DC и AC) |
| Габариты (Ш×В×Г) | 188 × 412 × 491 мм |
| Вес (нетто) | 20,5 кг |
| Рабочая температура | от -30°C до +60°C |
| Гарантия | 5 лет |
* Инвертор предназначен только для сетевых систем (on-grid), работа с аккумуляторами не поддерживается. Для функции снижения мощности по сигналу делимитера требуется внешний контроллер излишков ARPC (приобретается отдельно).
SOFAR 20000KTLX-G3P — это мощный трёхфазный сетевой солнечный инвертор 20 кВт с двумя MPPT, КПД 98,6%, встроенным Wi‑Fi и защитой IP65. Идеальное решение для коммерческих объектов, производств и крупных домов с трёхфазным питанием, позволяющее экономить и зарабатывать на солнечной энергии. Уникальная функция снижения мощности по команде делимитера предотвращает нежелательную отдачу в сеть. Также рекомендуем посмотреть готовые солнечные станции в нашем каталоге.
Технические характеристики Сетевой солнечный инвертор SOFAR 20000KTLX-G3P 3-фазы
Характеристика
| DC переключатель | Да |
|---|---|
| SPD ( устройство защиты от перенапряжения ) | PV - type II ; AC - type II |
| Блок управления питанием | Согласно сертификации и запросу |
| Вес | 20,5 кг |
| Влажность | 0~100% |
| Высота | 412 мм |
| Гарантия | 5 лет |
| Диапазон выходного напряжения | 310В-480В |
| Диапазон напряжений MPPT | 160 В ~ 1000 В |
| Диапазон частоты | 47~53 / 57~63Hz (согласно местным стандартам) |
| Дисплей | LCD & Bluetooth + APP |
| Длина | 491 мм |
| Защита от обратной полярности DC | Да |
| Защитные функции | Anti Island Protection(ENS), Перенапряжение, Превышение тока, Превышение температуры, Ток утечки (УЗО), Обратная полярность, Мониторинг ошибок заземления |
| Интерфейс | RS 485 / Wi-Fi |
| Класс защиты | IP66 |
| Количество фаз | 3 |
| Коэффициент мощности (cosθ) | 1 |
| Максимальная мощность DC ( солнечных батарей ) | 30 000Вт |
| Максимальная мощность АС | 22 кВт |
| Максимальная эффективность | 98,6% |
| Максимальное входное напряжение | 1100 В постоянного тока |
| Максимальный ток ( для каждого MPPT контроллера ) | 40A / 32 А |
| Максимальный ток АС | 33,5 А |
| Максимальный ток короткого замыкания ( для каждого MPPT контролл | 50A / 40A |
| Минимальное ( стартовое ) напряжение | 180 В постоянного тока |
| Модель | SOFAR 20000KTLX-G3P 3-фазы |
| Мощность | 20 кВт |
| Номинальная мощность АС | 20 кВт |
| Номинальная частота | 50Гц / 60Гц |
| Номинальное напряжение | 3/N/PE,220/380 or 3/N/PE,240/415 or 3/N/PE,230/400 |
| Номинальное напряжение постоянного тока | 620 В постоянного тока |
| Отклонение (THD%) | <3% |
| Охлаждение | Вентилятор |
| Сертификат | CE, CGC, AS4777, AS31000, VDE4105, C10-C11, G83/G59 (больше доступно по запросу) |
| Собственное потребление ( ночью ) | < 1 Вт |
| Стандартный режим связи | Wi-Fi, GPRS (опция), SD-карта, RS485 |
| Степень защиты IP | IP65 (Водонепроницаемый,подходит для наружного применения] |
| Температура | -30°C ~ +60°C |
| Тип устройства | Бестрансформаторный |
| Уровень шума | < 30 дБ |
| Хранение рабочих данных | 25 лет |
| Число входов DC ( для каждого MPPT ) | 2 |
| Число контроллеров MPPT слежения | 2 |
| Ширина | 188 мм |
