Купить Автоматический выключатель с дифференциальной защитой ETEK EKL15-63 3P+N 40A 30mA кривая С тип A 10kA с доставкой в Минске
На складе
Код товара: ES - ETEK EKL15-63 3P+N 40A 30mA кривая С тип A 10kA
95.24 руб.
Характеристики
| DefaultХарактеристика:Тип переключения: Перегрузка и короткое замыкание: Термомагнитное, Утечка тока: электронное | Время отключения при утечке (IΔn) ≤0,1с | Модельный ряд EKL15-63 |
| Номинальная предельная отключающая способность (Icn) 10kA | Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 м 4kV | Номинальное рабочее напряжение (Ue), В 400/415VAC |
| Номинальный ток чувствительности I△n, мА 30 | Номинальный ток, А (Icn) 40 | Полюсов 3P+N |
Нашли дешевле?
Описание

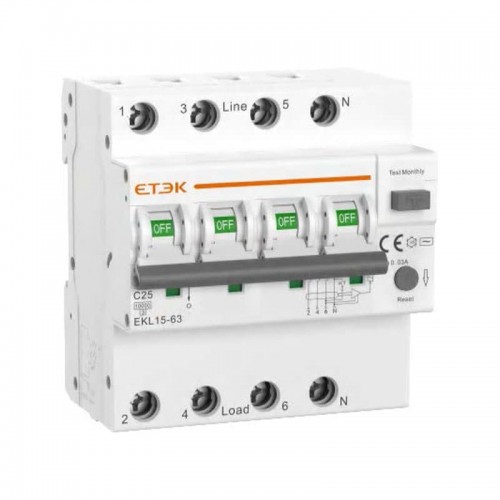

Автоматический выключатель с дифференциальной защитой ETEK EKL15-63 3P+N 40A 30mA кривая С тип A 10kA
Мощное комбинированное устройство защиты для трёхфазных четырёхпроводных сетей (3P+N), объединяющее функции автоматического выключателя и устройства защитного отключения (УЗО). Обеспечивает защиту от перегрузок, коротких замыканий и дифференциальных токов утечки.
Номинал 40 А
3P+N
Утечка 30 мА тип A
Откл. способность 10 кА
Кривая C
Назначение и ключевые преимущества
- Двухфункциональная защита: Объединяет в одном корпусе автоматический выключатель и УЗО, обеспечивая защиту от перегрузок, коротких замыканий и дифференциальных токов утечки, что экономит место в распределительном щите.
- Высокая мощность: Номинальный ток 40 А позволяет использовать устройство для защиты особо мощных трёхфазных линий, крупных электродвигателей, компрессорных станций и насосных установок.
- Защита от поражения электрическим током: Дифференциальный ток срабатывания 30 мА (тип А) обеспечивает защиту людей от косвенного прикосновения и поражения электрическим током при повреждении изоляции даже в мощных промышленных установках.
- Универсальность применения: Тип А чувствителен к переменным и пульсирующим постоянным токам утечки, что делает устройство идеальным для защиты цепей с электронным оборудованием, импульсными источниками питания и современной промышленной автоматикой.
- Трёхфазное исполнение: Предназначен для трёхфазных четырёхпроводных сетей (3P+N) напряжением 230/400 В, обеспечивая защиту всех фазных и нейтрального проводников.
- Повышенная отключающая способность: 10 000 А (Icn) гарантирует надёжную работу при высоких токах короткого замыкания в промышленных распределительных сетях.
- Соответствие стандартам: Изделие сертифицировано в соответствии с международными стандартами IEC 61009-1, предназначенными для автоматических выключателей, управляемых дифференциальным током.
- Информативность и безопасность: Визуальный индикатор положения контактов (зелёный OFF / красный ON) и механизм индикации срабатывания по дифференциальному току позволяют быстро определить причину отключения.
Области применения
- Защита мощных трёхфазных групповых линий в промышленных объектах и энергоцентрах
- Комплектация распределительных щитов для защиты линий питания мощного промышленного оборудования (электродвигатели до 20 кВт, компрессорные станции, насосные установки)
- Защита линий питания мощных систем промышленной вентиляции, кондиционирования и отопления
- Применение в системах резервного питания и ИБП для защиты выходных цепей мощных дизель-генераторов
- Защита трёхфазных трансформаторов большой мощности и источников питания для промышленной электроники
- Комплектация защитного оборудования для AC-стороны мощных трёхфазных солнечных инверторов и коммерческих солнечных электростанций мощностью 30-100 кВт
Рекомендации по эксплуатации
- Монтаж и обслуживание должны производиться только квалифицированным персоналом при отключённом напряжении
- Регулярно (не реже одного раза в месяц) проводите тестирование устройства нажатием кнопки "ТЕСТ" для проверки работоспособности дифференциальной защиты
- Используйте сертифицированные инструменты и кабели рекомендуемого сечения (до 25 мм²) с моментом затяжки 2,5 Н·м
- Соблюдайте указанные технические характеристики и условия эксплуатации (температурный диапазон от -25°C до +55°C)
- При срабатывании дифференциальной защиты перед повторным включением устраните причину утечки тока
Технические характеристики
| Модель | EKL15-63 |
|---|---|
| Стандарты | IEC 61009-1 |
| Тип устройства | Автоматический выключатель с дифференциальной защитой (дифавтомат) |
| Номинальный ток In | 40 А |
| Количество полюсов | 3P+N (3 фазы + нейтраль) |
| Номинальное напряжение Ue | 230/400 В AC |
| Номинальная частота | 50/60 Гц |
| Номин. отключающая способность Icn | 10 000 А |
| Характеристика срабатывания | C (5-10 × In) |
| Номинальный дифференциальный ток IΔn | 30 мА |
| Тип дифференциальной защиты | A (переменный и пульсирующий постоянный ток) |
| Механическая износостойкость | 20 000 циклов |
| Электрическая износостойкость | 4 000 циклов |
| Степень защиты | IP20 |
| Температура эксплуатации | -25°C до +55°C |
| Номин. импульсное напряжение Uimp | 4 кВ |
| Макс. сечение кабеля | 25 мм² |
| Макс. момент затяжки | 2,5 Н·м |
| Монтаж | DIN-рейка 35 мм |
* Корпус выполнен из экологичного безгалогенового термопластика.
** Для подключения используйте кабели и аксессуары соответствующего сечения.
*** Соответствует требованиям для защиты людей и оборудования от поражения электрическим током в промышленных объектах.
Выбирая автоматический выключатель с дифференциальной защитой ETEK EKL15-63 на 40 А, вы получаете мощное и компактное решение для комплексной защиты особо мощных трёхфазных четырёхпроводных сетей от перегрузок, коротких замыканий и токов утечки. Комбинация защиты типа А с чувствительностью 30 мА и отключающей способностью 10 кА гарантирует безопасность людей и промышленного оборудования в самых требовательных условиях.
Технические характеристики Купить Автоматический выключатель с дифференциальной защитой ETEK EKL15-63 3P+N 40A 30mA кривая С тип A 10kA с доставкой в Минске
Default
| Default | Характеристика:Тип переключения: Перегрузка и короткое замыкание: Термомагнитное, Утечка тока: электронное |
|---|
Характеристика
| Время отключения при утечке (IΔn) | ≤0,1с |
|---|---|
| Модельный ряд | EKL15-63 |
| Номинальная предельная отключающая способность (Icn) | 10kA |
| Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 м | 4kV |
| Номинальное рабочее напряжение (Ue), В | 400/415VAC |
| Номинальный ток чувствительности I△n, мА | 30 |
| Номинальный ток, А (Icn) | 40 |
| Полюсов | 3P+N |
| Производитель | ETEK |
| Тип защиты | Перегрузка по току, короткое замыкание, ток утечки |
| Тип устройства | Дифавтомат |
| Тип чувствительности | A |
| Характеристика переключения | С |
| Частота сети | 50/60 Hz |
