Купить Автоматический выключатель с дифференциальной защитой ETEK EKL3-40 1P+N 16A 30mA кривая С тип A 6kA с доставкой в Минске
На складе
Код товара: ES - ETEK EKL3-40 1P+N 16A 30mA кривая С тип A 6kA
52.57 руб.
Характеристики
| DefaultХарактеристика:Тип переключения: Перегрузка и короткое замыкание: Термомагнитное, Утечка тока: электромагнитное | Время отключения при утечке (IΔn) ≤0,1с | Модельный ряд EKL3-40 |
| Номинальная предельная отключающая способность (Icn) 6kA | Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 м 4kV | Номинальное рабочее напряжение (Ue), В 240V |
| Номинальный ток чувствительности I△n, мА 30 | Номинальный ток, А (Icn) 16 | Полюсов 1P+N |
Нашли дешевле?
Описание

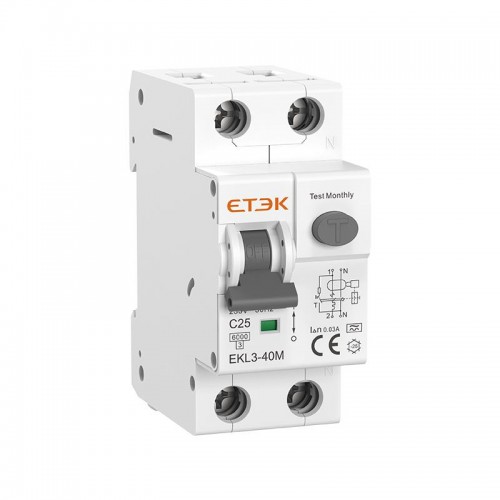

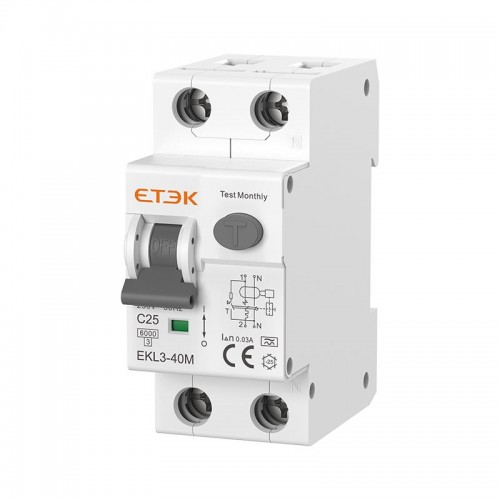

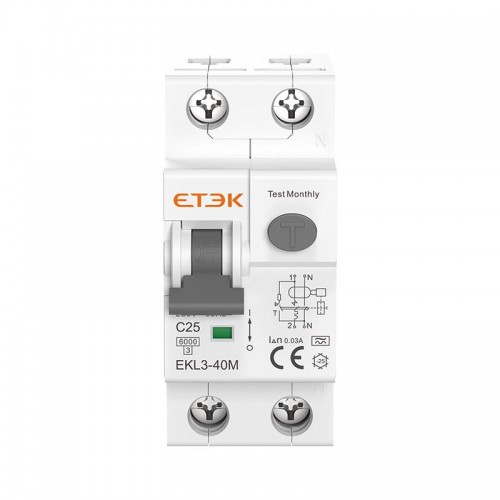

Автоматический выключатель с дифференциальной защитой ETEK EKL3-40 1P+N 16A 30mA кривая С тип A 6kA
Компактный дифференциальный автомат для однофазных двухпроводных сетей (1P+N), объединяющий функции защиты от сверхтоков и устройства защитного отключения (УЗО). Обеспечивает безопасность человека и контроль изоляции в бытовых и коммерческих электроустановках.
Номинал 16 А
1P+N
Утечка 30 мА тип A
Откл. способность 6 кА
Кривая C
Назначение и ключевые преимущества
- Двухмодульная конструкция: Занимает всего 2 стандартных модуля на DIN-рейке, объединяя в одном корпусе автоматический выключатель и УЗО, что позволяет значительно экономить место в распределительном щитке.
- Защита от перегрузок и КЗ: Электромагнитный и тепловой расцепители с характеристикой С (5-10 кратный номинальный ток) надежно защищают кабельные линии и подключенное оборудование от аварийных режимов работы.
- Защита от поражения током: Дифференциальный ток срабатывания 30 мА эффективно защищает людей от косвенного прикосновения при пробое изоляции или случайном контакте с токоведущими частями.
- Тип А: Устройство реагирует как на переменные, так и на пульсирующие постоянные токи утечки, что делает его идеальным для защиты современных бытовых приборов с импульсными блоками питания (компьютеры, стиральные машины, телевизоры).
- Коммутация нейтрали: Одновременное размыкание фазного и нейтрального проводников (1P+N) гарантирует полное отключение нагрузки от сети.
- Индикация состояния: Механический индикатор положения контактов и флажок индикации срабатывания по дифференциальному току помогают быстро диагностировать причину отключения.
- Соответствие стандартам: Изделие изготовлено в соответствии с требованиями стандарта IEC 61009-1, что подтверждает его высокое качество и надежность.
Области применения
- Защита групповых линий в жилых квартирах и частных домах (розеточные группы, линии освещения, вводные щитки)
- Обеспечение электробезопасности в офисных помещениях, магазинах и объектах малого бизнеса
- Подключение и защита бытовой техники: стиральных и посудомоечных машин, электроплит, водонагревателей (бойлеров) и кондиционеров
- Использование в системах "умный дом" для защиты цепей управления и автоматики
- Защита однофазных линий во вспомогательных и хозяйственных постройках (гаражи, мастерские, бани)
- Комплектация этажных и квартирных распределительных щитов в новостройках и при реконструкции старого жилого фонда
Рекомендации по эксплуатации
- Монтаж устройства должен выполняться квалифицированным электриком при полностью снятом напряжении в сети
- Для проверки работоспособности дифференциальной защиты нажимайте кнопку "ТЕСТ" не реже одного раза в месяц
- Используйте кабели с сечением жил до 25 мм², рекомендуемый момент затяжки винтовых зажимов составляет 2,5 Н·м
- Эксплуатируйте устройство в закрытых помещениях с температурой окружающей среды от -25°C до +40°C
- В случае срабатывания защиты, перед повторным включением найдите и устраните неисправность (поврежденную изоляцию или неисправный электроприбор)
Технические характеристики
| Модель | EKL3-40 |
|---|---|
| Стандарты | IEC 61009-1 |
| Тип устройства | Автоматический выключатель с дифференциальной защитой (дифавтомат) |
| Номинальный ток In | 16 А |
| Количество полюсов | 1P+N (фаза + нейтраль) |
| Номинальное напряжение Ue | 230 В AC |
| Номинальная частота | 50/60 Гц |
| Номин. отключающая способность Icn | 6 000 А |
| Характеристика срабатывания | C (5-10 × In) |
| Номинальный дифференциальный ток IΔn | 30 мА |
| Тип дифференциальной защиты | A (переменный и пульсирующий постоянный ток) |
| Механическая износостойкость | 20 000 циклов |
| Электрическая износостойкость | 4 000 циклов |
| Степень защиты | IP20 |
| Температура эксплуатации | -25°C до +40°C |
| Номин. импульсное напряжение Uimp | 4 кВ |
| Макс. сечение кабеля | 25 мм² |
| Макс. момент затяжки | 2,5 Н·м |
| Монтаж | DIN-рейка 35 мм |
| Ширина, модулей | 2 |
* Компактный корпус выполнен из самозатухающего пластика, устойчивого к высоким температурам.
** Устройство обеспечивает защиту от поражения электрическим током при прямом и косвенном прикосновении.
*** Рекомендуется для применения в бытовых и административных зданиях с целью обеспечения высокого уровня электробезопасности.
Автоматический выключатель с дифференциальной защитой ETEK EKL3-40 на 16 А — это оптимальное решение для защиты однофазных сетей жилых и офисных помещений. Компактный двухмодульный корпус, чувствительность типа А к любым видам токов утечки и надежная защита от короткого замыкания гарантируют безопасность вашей семьи и сохранность дорогостоящего оборудования.
Технические характеристики Купить Автоматический выключатель с дифференциальной защитой ETEK EKL3-40 1P+N 16A 30mA кривая С тип A 6kA с доставкой в Минске
Default
| Default | Характеристика:Тип переключения: Перегрузка и короткое замыкание: Термомагнитное, Утечка тока: электромагнитное |
|---|
Характеристика
| Время отключения при утечке (IΔn) | ≤0,1с |
|---|---|
| Модельный ряд | EKL3-40 |
| Номинальная предельная отключающая способность (Icn) | 6kA |
| Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 м | 4kV |
| Номинальное рабочее напряжение (Ue), В | 240V |
| Номинальный ток чувствительности I△n, мА | 30 |
| Номинальный ток, А (Icn) | 16 |
| Полюсов | 1P+N |
| Производитель | ETEK |
| Тип защиты | Перегрузка по току, короткое замыкание, ток утечки |
| Тип устройства | Дифавтомат |
| Тип чувствительности | A |
| Характеристика переключения | С |
| Частота сети | 50/60 Hz |
