159.24 руб.
| Высота 230 мм | Глубина 121.5 мм | Максимальное количество модулей 18 |
| Материал корпуса ABS и поликарбонат | Модельный ряд EKDB10 | Прозрачная дверь Есть |
| Производитель ETEK | Степень защиты IP65 | Тип устройства Распределительный бокс |

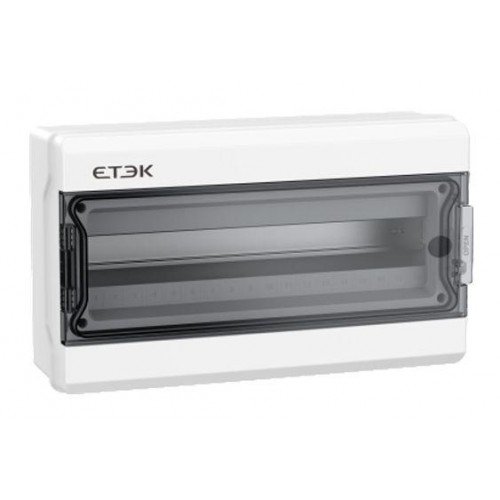

Бокс пластиковый ЩРН-ПГ ETEK EKDB10-18T 18-мод. IP65 380x230x121.5 с прозрачной дверью
Вместительный наружный пластиковый бокс (щит распределительный) с прозрачной дверью для установки модульного оборудования на 18 модулей. Высокая степень защиты IP65 обеспечивает надежную работу аппаратуры в условиях повышенной влажности и запыленности с возможностью визуального контроля.
Назначение и ключевые преимущества
- Увеличенная вместимость 18 модулей: Позволяет создать полноценный распределительный щит для квартиры, небольшого дома или коммерческого объекта с размещением вводного автомата, нескольких УЗО, линейных автоматов и дополнительных модульных устройств (реле напряжения, ограничителей перенапряжения и т.д.).
- Прозрачная дверца: Обеспечивает удобный визуальный контроль положения автоматических выключателей, показаний счетчиков и состояния индикации без необходимости открывания бокса, что сохраняет защиту IP65.
- Высокая степень защиты IP65: Полная защита от пыли и защита от водяных струй позволяет устанавливать бокс на открытом воздухе, в неотапливаемых и влажных помещениях, гарантируя сохранность оборудования.
- Готовая DIN-рейка: Внутри установлена стандартная DIN-рейка на всю ширину бокса для быстрого и удобного монтажа модульного оборудования без дополнительной подготовки.
- Прочный пластиковый корпус: Изготовлен из ударопрочного, устойчивого к ультрафиолету термопластика, который не подвержен коррозии и сохраняет свои свойства при длительной эксплуатации на открытом воздухе.
- Герметичные вводы: Оснащен гермовводами для ввода кабелей, обеспечивающими сохранение класса защиты IP65 после подключения.
- Качественный уплотнитель: Уплотнитель по периметру дверцы гарантирует надежное прилегание и защиту от проникновения влаги и пыли.
- Удобство компоновки: Внутреннее пространство организовано таким образом, чтобы обеспечить удобное размещение проводов и подключение оборудования.
Области применения
- Организация вводно-распределительных щитков на фасадах частных домов, коттеджей, дач и хозяйственных построек
- Монтаж в помещениях с повышенной влажностью: производственные цеха, прачечные, автомойки, бассейны, сауны
- Установка в запыленных условиях: склады, мастерские, гаражи, строительные площадки
- Размещение узлов учета электроэнергии с возможностью визуального снятия показаний без открывания щитка
- Создание распределительных щитков для небольших коммерческих объектов: магазинов, кафе, офисов, торговых павильонов
- Использование в системах автоматизации: управление насосами, вентиляцией, уличным освещением, теплицами
- Защита оборудования на открытых площадках: рекламные конструкции, остановки, парковые зоны
Рекомендации по монтажу
- Перед монтажом убедитесь, что выбранное место обеспечивает удобный доступ к прозрачной дверце для визуального контроля
- Используйте гермовводы соответствующего диаметра для сохранения класса защиты IP65 при вводе кабелей
- Закрепите бокс на вертикальной поверхности с помощью крепежных элементов через отверстия в задней стенке
- При планировании размещения оборудования учитывайте необходимость свободного пространства для проводов и возможность подключения
- Периодически очищайте прозрачную дверцу от загрязнений для сохранения хорошей видимости
- При эксплуатации на открытом воздухе проверяйте целостность уплотнителя и гермовводов
Технические характеристики
| Модель | EKDB10-18T |
|---|---|
| Тип изделия | Щит распределительный навесной пластиковый с прозрачной дверцей |
| Степень защиты | IP65 |
| Количество модулей | 18 |
| Материал корпуса | Ударопрочный пластик, устойчивый к УФ-излучению |
| Материал дверцы | Прозрачный ударопрочный пластик |
| Цвет корпуса | Серый (RAL 7035) |
| Габаритные размеры (ВхШхГ) | 380 x 230 x 121.5 мм |
| Внутренние размеры | Оптимизированы для установки модульного оборудования на 18 модулей |
| DIN-рейка | Установлена, на 18 модулей |
| Тип монтажа | Наружный (настенный) |
| Количество вводов под кабель | Гермовводы в комплекте |
| Климатическое исполнение | УХЛ1 (умеренно-холодный климат, работа на открытом воздухе) |
| Температура эксплуатации | -25°C до +55°C |
| Крышка/дверца | Прозрачная, с уплотнителем по периметру |
| Замки | Пластиковые защелки/винтовые замки |
* Прозрачная дверца позволяет контролировать состояние аппаратуры и снимать показания счетчиков без нарушения герметичности корпуса.
** Вместимость 18 модулей достаточна для создания полноценного распределительного щита большинства жилых и коммерческих объектов.
*** Корпус обеспечивает надежную защиту установленного оборудования от атмосферных воздействий, пыли и влаги в самых сложных условиях эксплуатации.
Пластиковый бокс ЩРН-ПГ ETEK EKDB10-18T на 18 модулей с прозрачной дверью и защитой IP65 — это универсальное решение для создания полноценного распределительного щита в условиях, требующих повышенной защиты от влаги и пыли. Вместительность, удобство визуального контроля, надежная герметизация и качественные материалы делают этот бокс идеальным выбором для частных домов, коммерческих объектов и промышленных помещений, где важны как функциональность, так и надежность.
| Высота | 230 мм |
|---|---|
| Глубина | 121.5 мм |
| Максимальное количество модулей | 18 |
| Материал корпуса | ABS и поликарбонат |
| Модельный ряд | EKDB10 |
| Прозрачная дверь | Есть |
| Производитель | ETEK |
| Степень защиты | IP65 |
| Тип устройства | Распределительный бокс |
| Цвет двери | Дымчатый черный |
| Цвет корпуса | Белый |
| Шина заземления | 10 отверстий |
| Шина нейтрали | 10 отверстий |
| Ширина | 380 мм |
-
