504.76 руб.
| Модельный ряд EKM6DC | Номинальная предельная отключающая способность (Icn) 15kA | Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 м 8kV |
| Номинальное напряжение изоляции (Ui) 1250V | Номинальное рабочее напряжение (Ue), В 1000VDC | Номинальный ток, А (Icn) 250 |
| Полюсов 2 | Производитель ETEK | Тип защиты Перегрузка по току и короткое замыкание |

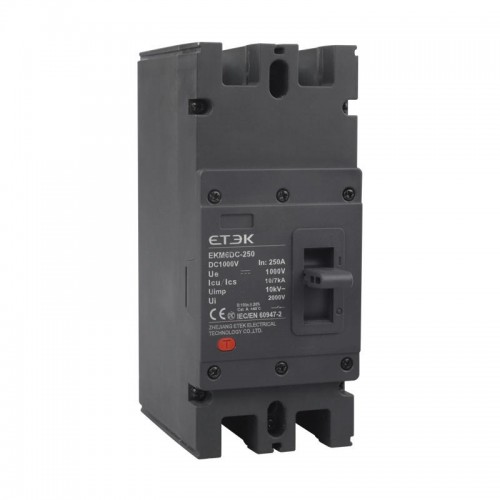

Модульный автоматический выключатель постоянного тока ETEK EKM6DC-250 2P 250A 1000VDC 15kA
Специализированный двухполюсный автоматический выключатель постоянного тока (DC MCB) серии EKM6DC-250, предназначенный для защиты сверхмощных цепей с напряжением до 1000 В и номинальным током 250 А. Обеспечивает надежную защиту от перегрузок и коротких замыканий в крупнейших промышленных фотоэлектрических системах, масштабных системах накопления энергии и других высоковольтных установках постоянного тока.
Назначение и ключевые преимущества
- Сверхвысокое номинальное напряжение 1000 В DC: Выключатель разработан специально для работы в сверхвысоковольтных сетях постоянного тока напряжением до 1000 В, что соответствует современным требованиям крупнейших солнечных электростанций и промышленных систем, где используются мощные солнечные панели.
- Высокий номинальный ток 250 А: Обеспечивает надежную защиту самых мощных потребителей постоянного тока: крупных промышленных инверторов, масштабных систем накопления энергии и тяжелого промышленного оборудования, требующих стабильного электропитания и защиты от аварийных режимов.
- Двухполюсное исполнение 2P: Одновременная коммутация двух полюсов гарантирует полное и безопасное отключение нагрузки в системах постоянного тока, что является обязательным требованием для обеспечения электробезопасности при сверхвысоких напряжениях и токах.
- Высокая отключающая способность 15 кА: Устройство способно безопасно разрывать цепь при токах короткого замыкания до 15 000 А в условиях сверхвысокого напряжения, что гарантирует сохранность особо дорогостоящего оборудования и безопасность всей энергосистемы в самых тяжелых аварийных ситуациях.
- Комбинированный термомагнитный расцепитель: Обеспечивает двухуровневую защиту: тепловой расцепитель защищает от перегрузок, а магнитный — от коротких замыканий, гарантируя надежное отключение при любых аварийных ситуациях в мощных высоковольтных цепях.
- Прочная конструкция и устойчивость: Корпус, выполненный из высококачественных материалов, устойчив к вибрациям, ударам и высоким температурам, что обеспечивает долговечность работы в условиях крупных промышленных объектов и энергоустановок, включая системы с современными аккумуляторными батареями и ESS.
- Соответствие международным стандартам: Устройство сертифицировано в соответствии со строгими международными стандартами, предъявляемыми к автоматическим выключателям постоянного тока для промышленного применения.
Области применения
- Защита мощных цепей постоянного тока в крупнейших промышленных солнечных электростанциях (PV-системах) с напряжением до 1000 В
- Коммутация и защита в масштабных системах накопления энергии (ESS) и аккумуляторных батареях большой мощности с высоким напряжением
- Применение на особо крупных объектах промышленной автоматики и в распределительных щитах постоянного тока сверхвысокого напряжения
- Использование в качестве защитного аппарата на входе мощнейших промышленных DC/AC преобразователей и солнечных инверторов большой мощности
- Защита оборудования на особо тяжелых промышленных предприятиях, в горнодобывающей отрасли и на объектах энергетической инфраструктуры
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться квалифицированным персоналом при полностью снятом напряжении со всех полюсов с соблюдением всех мер безопасности для работы со сверхвысоким напряжением
- Перед установкой убедитесь в соответствии номинальных параметров (250А, 1000В DC) параметрам защищаемой цепи
- Используйте кабели с соответствующим сечением, рассчитанные на ток 250 А и напряжение 1000 В DC, соблюдая момент затяжки винтовых зажимов согласно инструкции
- Устройство предназначено для эксплуатации в закрытых помещениях или специальных шкафах с соответствующей степенью защиты
- Регулярно проверяйте надежность контактных соединений и работоспособность механизма переключения в рамках технического обслуживания
Технические характеристики
| Модель | EKM6DC-250 |
|---|---|
| Тип устройства | Модульный автоматический выключатель постоянного тока (DC MCB) |
| Номинальный ток In | 250 А |
| Количество полюсов | 2P (2 полюса) |
| Номинальное рабочее напряжение Ue | 1000 В DC |
| Номинальная отключающая способность Icu | 15 000 А |
| Тип расцепителя | Термомагнитный |
| Стандарты и сертификация | IEC/EN 60947-2 |
| Конструкция | Прочная, устойчивая к вибрациям и ударам |
| Тип монтажа | DIN-рейка / Монтажная панель |
| Степень защиты | IP20 |
* Выключатель специально разработан для работы в экстремальных условиях крупнейших промышленных и энергетических проектов с напряжением до 1000 В DC.
** Высокая отключающая способность 15 кА гарантирует надежную защиту даже при самых серьезных авариях в сверхмощных высоковольтных сетях.
*** Для подключения используйте качественные кабели и коннекторы, рассчитанные на токи до 250 А и напряжение до 1000 В DC.
Модульный автоматический выключатель постоянного тока ETEK EKM6DC-250 2P 250A 1000VDC 15kA — это профессиональное решение для защиты сверхмощных высоковольтных цепей постоянного тока в масштабных энергетических проектах. Высокий номинальный ток 250 А, сверхвысокое напряжение 1000 В DC, отключающая способность 15 кА и соответствие международным стандартам делают этот выключатель идеальным компонентом защитного оборудования для крупнейших промышленных солнечных электростанций, гигаваттных систем накопления энергии и других критически важных применений, где требуется безупречная надежность и максимальная защита при экстремальных нагрузках и сверхвысоком напряжении.
| Модельный ряд | EKM6DC |
|---|---|
| Номинальная предельная отключающая способность (Icn) | 15kA |
| Номинальное импульсное выдерживаемое напряжение (Uimp) (1,2/50 м | 8kV |
| Номинальное напряжение изоляции (Ui) | 1250V |
| Номинальное рабочее напряжение (Ue), В | 1000VDC |
| Номинальный ток, А (Icn) | 250 |
| Полюсов | 2 |
| Производитель | ETEK |
| Тип защиты | Перегрузка по току и короткое замыкание |
| Тип переключения | Термомагнитное |
| Тип устройства | Модульный автоматический выключатель |
| Типоразмер рамки | 250 |
-
