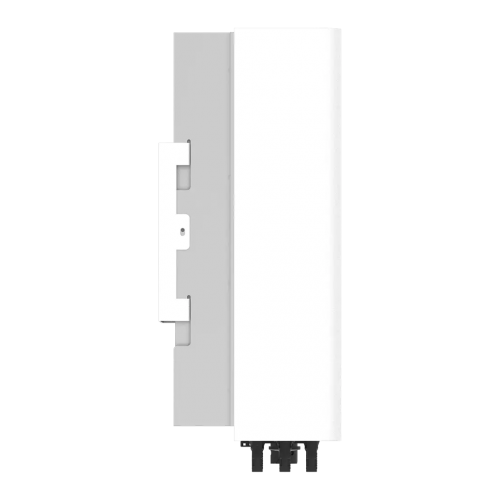

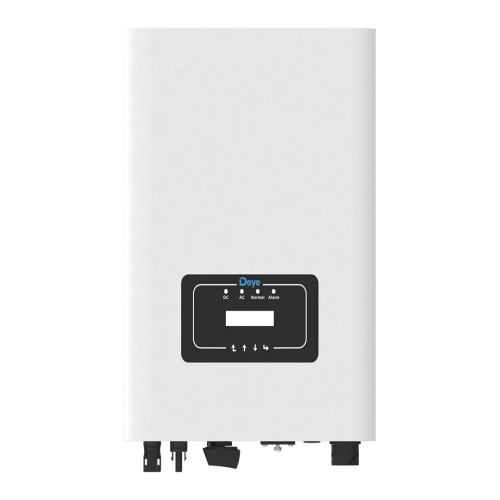

Сетевой трехфазный инвертор DEYE SUN-3/4/5/6/7/8/9/10/12/15K-G06P3-EU-AM2
Характеристики
| DC выключатель Да | Вес, кг 11 | Встроенные защиты Защита от обратной полярности DC, защита от перегрузки по току AC, защита от перенапряжения AC, защита от короткого замыкания AC, тепловая защита, обнаружение сопротивления изоляции, мониторинг постоянной составляющей, детектор дуги (AFCI опционально), защита от антиостровного режима, обнаружение остаточного тока |
| Габаритные размеры (Ш×В×Г), мм 283×463×178 (без учета разъемов и кронштейнов) | Гарантия 5 лет | Диапазон рабочих температур, °C От -25 до +60 (при >45°C снижение номинальных характеристик) |
| Допустимая влажность 0-100% | Допустимая высота над уровнем моря 4000 м | Европейский КПД, % 98.0 |
Техническая документация
Нашли дешевле?
Описание
Сетевой трёхфазный инвертор Deye SUN-3/4/5/6/7/8/9/10/12/15K-G06P3-EU-AM2
Профессиональная серия трёхфазных стринговых инверторов мощностью от 3 до 15 кВт. Оснащена двумя независимыми MPPT трекерами, обеспечивает рекордную эффективность преобразования до 98,5% и безупречную надёжность в любых условиях. Идеальное решение для крупных коммерческих объектов, промышленных предприятий и наземных солнечных электростанций, стремящихся к максимальной отдаче и энергонезависимости.
Мощность: 3–15 кВт
2 MPPT / 2-4 струны
IP65
КПД до 98,5%
Пуск от 140 В
RS485/GPRS/WiFi
Ключевые технологические преимущества
- Два независимых MPPT трекера: Инвертор оснащён двумя MPPT трекерами с суммарным входным током до 26+26 А и возможностью подключения до 4 струн солнечных панелей (1+1 для младших моделей, 1+2 для старших). Это позволяет эффективно работать с панелями разной ориентации и угла наклона, максимизируя выработку энергии. Эффективность MPPT превышает 99%.
- Рекордная эффективность и производительность: Инвертор обеспечивает максимальную эффективность преобразования до 98,5% (Euro КПД до 98,0%), что является одним из лучших показателей в классе. Широкий диапазон входных напряжений MPPT 120–1000 В обеспечивает гибкость при проектировании солнечных электростанций, позволяя подключать длинные стринги панелей и эффективно работать даже в условиях переменной облачности.
- Интеллектуальное управление энергопотоками: Поддержка технологии «нулевого экспорта» (Zero export) позволяет полностью использовать генерируемую энергию внутри объекта, избегая её отдачи в сеть. Функция VSG (Virtual Synchronous Generator) обеспечивает поддержку стабильности сети за счёт имитации инерции синхронного генератора. Частотное снижение мощности (Frequency droop control) обеспечивает совместимость с дизель-генераторами.
- Расширенная безопасность и защита: Степень защиты IP65 позволяет устанавливать инвертор как внутри, так и снаружи помещений. Встроенные системы защит включают защиту от обратной полярности, перегрузки по току и напряжению, короткого замыкания, анти-островную защиту, защиту от остаточного тока, а также опционально AFCI (защита от дугового пробоя) и анти-PID функцию для предотвращения деградации панелей. Встроенный DC-выключатель и SPD типа II (DC/AC) обеспечивают дополнительную безопасность.
- Интеллектуальный мониторинг и управление: Инвертор оснащён интерфейсами RS485/RS232 и поддерживает опциональные модули мониторинга GPRS/WiFi/Bluetooth/4G/LAN для удалённого контроля через платформу Deye Cloud. Интеллектуальный мониторинг струн (опционально) позволяет отслеживать параметры каждой стринги панелей для быстрого обнаружения неисправностей.
- Компактный дизайн и простая установка: Инвертор имеет компактные габариты 283×463×178 мм и вес всего 11 кг, что позволяет одному человеку легко выполнить монтаж оборудования. Пассивное охлаждение (Natural Cooling) обеспечивает бесшумную работу и повышенную надёжность за счёт отсутствия движущихся частей.
Области применения
- Крупные коммерческие объекты: офисные здания, торговые центры, гостиницы.
- Промышленные предприятия и производственные объекты.
- Наземные солнечные электростанции (ground-mounted solar PV systems).
- Крупные сельскохозяйственные объекты и фермерские хозяйства.
- Системы, требующие ограничения экспорта электроэнергии в сеть (нулевой экспорт).
- Установки, работающие в районах со строгими нормами качества электроэнергии.
Рекомендации по эксплуатации
- Монтаж и подключение должны выполняться только квалифицированными специалистами.
- Благодаря степени защиты IP65 и пассивному охлаждению, инвертор может устанавливаться как внутри, так и снаружи помещений без дополнительной защиты.
- Убедитесь, что напряжение солнечных панелей не превышает максимальное входное напряжение 1100 В.
- Для оптимальной работы рекомендуется использовать мониторинг через интерфейсы RS485 или опциональные модули GPRS/WiFi/4G.
- Обеспечьте достаточное пространство для естественной конвекции и не закрывайте вентиляционные отверстия.
Общие характеристики серии
| Тип инвертора | Сетевой (On-Grid), стринговый |
|---|---|
| Количество фаз / MPPT | 3 фазы / 2 MPPT |
| Макс. КПД / Euro КПД | 98,5% / 98,0% |
| MPPT КПД | >99% |
| Макс. входное напряжение PV | 1100 В |
| Диапазон напряжений MPPT | 120–1000 В |
| Напряжение старта | 140 В |
| Номинальное входное напряжение PV | 600 В |
| Макс. рабочий входной ток PV (мл. модели) | 13+13 А (до 7 кВт) |
| Макс. рабочий входной ток PV (ст. модели) | 13+26 А (от 8 кВт) |
| Кол-во MPPT трекеров / струн на трекер | 2 / (1+1) или (1+2) |
| Номинальное напряжение / частота AC | 220/380В, 230/400В, 50/60 Гц |
| Степень защиты | IP65 |
| Тип охлаждения | Пассивное (Natural Cooling) |
| Диапазон рабочих температур | -25°C … +60°C (снижение мощности выше +45°C) |
| Уровень шума | <45 дБ |
| Габариты (Ш×В×Г) | 283×463×178 мм |
| Вес | 11 кг |
| Гарантия | 5 лет (возможно продление) |
| Интерфейсы связи | RS485, RS232, GPRS, WiFi, Bluetooth, 4G, LAN (опционально) |
Детальные технические характеристики модельного ряда
* Максимальная эффективность 98,5% достигается для моделей 8 кВт и выше.
** Время переключения в режим резервного питания для данной модели не применяется, так как это сетевой инвертор.
*** Стандартная гарантия составляет 5 лет, с возможностью продления.
**** Степень защиты IP65 гарантирует работу инвертора в любых погодных условиях, включая прямой дождь и снег.
***** Встроенный DC-выключатель и опциональная AFCI защита обеспечивают дополнительную безопасность системы.
Сетевые трёхфазные инверторы Deye SUN-3/4/5/6/7/8/9/10/12/15K-G06P3-EU-AM2 — это максимально производительное решение для профессиональных солнечных электростанций мощностью от 3 до 15 кВт. Благодаря рекордному КПД (до 98,5%), двум независимым MPPT трекерам и широкому диапазону MPPT (120–1000 В), эти инверторы обеспечивают максимальную выработку электроэнергии в любых условиях. Промышленный дизайн, степень защиты IP65, встроенный DC-выключатель, поддержка нулевого экспорта, совместимость с дизель-генераторами и возможность удалённого мониторинга делают эту серию идеальным выбором для крупных домов, коммерческих объектов и промышленных предприятий, где важны энергонезависимость, бескомпромиссная надёжность и высочайшее качество.
Технические характеристики Сетевой трехфазный инвертор DEYE SUN-3/4/5/6/7/8/9/10/12/15K-G06P3-EU-AM2
Характеристика
| DC выключатель | Да |
|---|---|
| Вес, кг | 11 |
| Встроенные защиты | Защита от обратной полярности DC, защита от перегрузки по току AC, защита от перенапряжения AC, защита от короткого замыкания AC, тепловая защита, обнаружение сопротивления изоляции, мониторинг постоянной составляющей, детектор дуги (AFCI опционально), защита от антиостровного режима, обнаружение остаточного тока |
| Габаритные размеры (Ш×В×Г), мм | 283×463×178 (без учета разъемов и кронштейнов) |
| Гарантия | 5 лет |
| Диапазон рабочих температур, °C | От -25 до +60 (при >45°C снижение номинальных характеристик) |
| Допустимая влажность | 0-100% |
| Допустимая высота над уровнем моря | 4000 м |
| Европейский КПД, % | 98.0 |
| Интерфейсы связи | RS485, RS232 |
| Категория перенапряжения | OVC II (DC), OVC III (AC) |
| Количество MPPT / стрингов на MPPT | (2/1+1)/(2/1+2) |
| Количество фаз | 3 |
| КПД MPPT, % | >99 |
| Максимальная входная мощность PV, кВт | 4.5/6/7.5/9/10.5/12/13.5/15/18/22.5 |
| Максимальная полная мощность, кВА | 3.3/4.4/5.5/6.6/7.7/8.8/9.9/11/13.2/16.5 |
| Максимальное входное напряжение постоянного тока, В | 1100 |
| Максимальный входной ток короткого замыкания, А | (19.5+19.5)/(19.5+39) |
| Максимальный выходной ток, А | (5/4.8)/(6.7/6.4)/(8.4/8)/(10/9.6)/(11.7/11.2)/(13.4/12.8)/(15/14.4)/(16.7/16)/(20/19.2)/(25/24) |
| Максимальный КПД, % | 98.5 |
| Максимальный рабочий входной ток PV, А | (13+13)/(13+26) |
| Модель | SUN-(3/4/5/6/7/8/9/10/12/15)K-G06P3-EU-AM2 |
| Напряжение начала работы (стартовое), В | 140 |
| Номинальная выходная активная мощность, кВт | 3/4/5/6/7/8/9/10/12/15 |
| Номинальная частота/диапазон, Гц | 50 (45-55) / 60 (55-65) |
| Номинальное входное напряжение постоянного тока, В | 600 |
| Номинальное выходное напряжение/диапазон, В | 220/380 или 230/400 (0.85Un-1.1Un) |
| Номинальный выходной ток, А | (4.6/4.4)/(6.1/5.8)/(7.6/7.3)/(9.1/8.7)/(10.7/10.2)/(12.2/11.6)/(13.7/13.1)/(15.2/14.5)/(18.2/17.4)/(22.8/21.8) |
| Полный коэффициент гармонических искажений тока (THDi) | <3% |
| Постоянный ток инжекции | <0.5% ln |
| Производитель | Deye |
| Рабочий диапазон напряжения MPPT, В | 120-1000 |
| Регулируемый коэффициент мощности | 0.8 опережение - 0.8 отставание |
| Режимы мониторинга | GPRS/WiFi/Bluetooth/4G/LAN (опционально) |
| Сетевые нормы | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| Стандарты безопасности/ЭМС | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Степень защиты | IP65 |
| Тип | Сетевой (On-Grid) |
| Тип охлаждения | Естественное |
| Топология | Безтрансформаторный (Non-Isolated) |
| Уровень защиты от перенапряжений | Тип II (DC), Тип II (AC) |
| Уровень шума, дБ | <45 |
| Форма подключения | 3L+N+PE |
