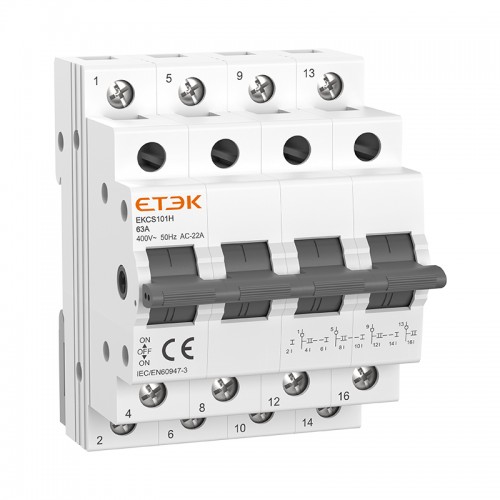

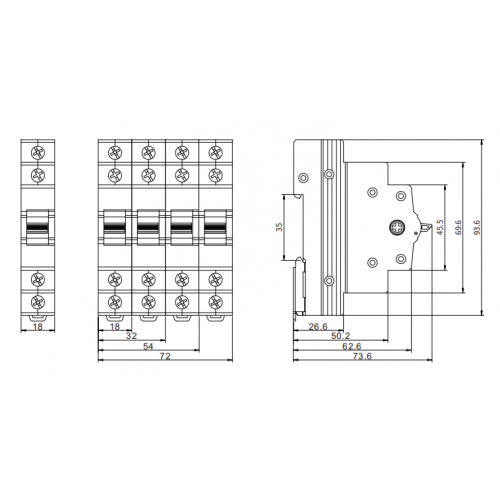

Трехпозиционный переключатель нагрузки 1-0-2 ETEK EKCS101 4P 63A
Четырехполюсный переключатель нагрузки для ручного управления трехфазными цепями. Предназначен для переключения между двумя независимыми источниками питания, обеспечивая надежную коммутацию нагрузок в распределительных щитах, системах ввода резерва (АВР) и промышленных установках средней мощности.
Назначение и ключевые преимущества
- Переключение между источниками питания: Схема "1-0-2" позволяет подключать нагрузку к одному из двух независимых источников (например, основная сеть и резервный генератор) или полностью отключать её, находясь в среднем положении "0". Идеальное решение для организации ручного ввода резерва.
- Номинальный ток 63 А: Обеспечивает возможность коммутации трехфазных нагрузок средней и высокой мощности: распределительные щиты, промышленное оборудование, электродвигатели, системы вентиляции и кондиционирования, насосные станции.
- Четырехполюсное исполнение 4P: Одновременное переключение трех фазных и нейтрального проводников обеспечивает полную гальваническую развязку при переключении между источниками, что критически важно для систем с глухозаземленной нейтралью.
- Три устойчивых положения (1-0-2): Переключатель имеет три фиксированных положения: I (источник 1 подключен), 0 (нагрузка отключена), II (источник 2 подключен). Это обеспечивает четкую индикацию и надежную фиксацию выбранного режима.
- Видимый разрыв цепи: Конструкция переключателя гарантирует надежный видимый разрыв контактов в положении "0", что необходимо для безопасного обслуживания электроустановок и исключает возможность подачи напряжения от обоих источников одновременно.
- Универсальный монтаж: Модульная конструкция позволяет устанавливать переключатель как на DIN-рейку (TH35), так и на монтажную панель, что обеспечивает гибкость при компоновке распределительных щитов.
- Высокая коммутационная способность: Устройство соответствует категории применения AC-22B (управление активными и смешанными нагрузками) и способно коммутировать токи до 63 А при напряжении 400 В.
- Соответствие стандартам: Переключатель соответствует требованиям международного стандарта IEC 60947-3, предъявляемым к выключателям нагрузки и переключателям.
Области применения
- Организация ручного ввода резерва (АВР) в частных домах, коттеджах и коммерческих объектах для переключения между централизованной сетью и резервным генератором
- Использование в качестве вводного или секционного переключателя в распределительных щитах промышленных объектов и производственных цехов средней мощности
- Применение в системах управления технологическим оборудованием для переключения между различными режимами работы или источниками питания
- Установка в щитах автоматизации и диспетчеризации для ручного выбора источника питания ответственных потребителей
- Использование в силовых установках и распределительных устройствах, требующих надежной коммутации трехфазных цепей с нейтралью
Рекомендации по эксплуатации
- Монтаж и обслуживание должны выполняться квалифицированным персоналом при полностью снятом напряжении с обоих источников питания
- Перед первым включением убедитесь в соответствии номинального тока и напряжения параметрам сети и подключаемых источников
- Используйте кабели с сечением жил, соответствующим номинальному току (рекомендуется не менее 16-25 мм²), момент затяжки должен соответствовать инструкции
- При переключении между источниками убедитесь, что нагрузка отключена или переключение производится в положении "0" для исключения образования дуги и износа контактов
- Эксплуатируйте устройство в закрытых помещениях с температурой окружающей среды от -25°C до +55°C и степенью защиты не ниже IP20
Технические характеристики
| Модель | EKCS101 |
|---|---|
| Тип устройства | Трехпозиционный переключатель нагрузки (1-0-2) |
| Номинальный ток Iu (AC-22) | 63 А |
| Количество полюсов | 4P (3 фазы + N) |

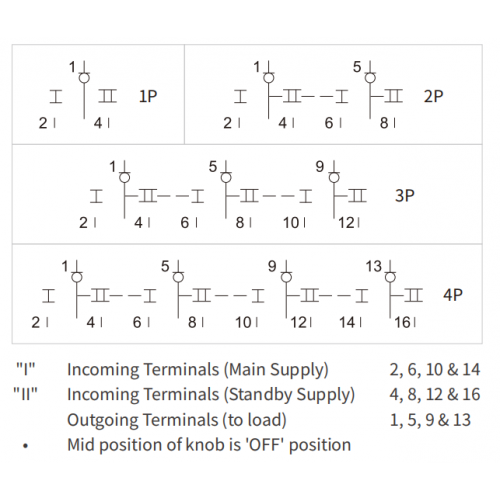

| Схема переключения | 1-0-2 (источник 1 - отключено - источник 2) |
| Номинальное рабочее напряжение Ue | 230/400 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальное напряжение изоляции Ui | 690 В AC |
| Номинальное импульсное напряжение Uimp | 6 кВ |
| Категория применения | AC-22B (коммутация смешанных нагрузок) |
| Механическая износостойкость | Не менее 16 000 циклов |
| Степень защиты (устройство) | IP20 |
| Температура эксплуатации | -25°C до +55°C |
| Макс. сечение подключаемого кабеля | 35 мм² (гибкий/жесткий) |
| Тип монтажа | DIN-рейка 35 мм / монтажная панель |
| Тип элемента управления | Поворотная рукоятка |
* Устройство предназначено для коммутации нагрузок и не обладает защитой от сверхтоков (требует последовательной защиты автоматическими выключателями).
** Корпус выполнен из самозатухающего термопластика, устойчивого к воздействию высоких температур.
*** Схема 1-0-2 идеально подходит для организации ручного ввода резерва между двумя независимыми источниками питания.
Трехпозиционный переключатель нагрузки ETEK EKCS101 1-0-2 4P 63А — это надежное и компактное решение для ручного переключения трехфазных нагрузок средней и высокой мощности между двумя источниками питания. Номинал 63 А, четырехполюсное исполнение с коммутацией нейтрали и четкая фиксация трех положений делают его идеальным выбором для организации ручного ввода резерва в частных домах, коммерческих объектах и на производстве, где требуется безопасное и надежное переключение между сетью и резервом с полным отключением всех проводников.
| Модельный ряд | EKCS101 |
|---|---|
| Номинальное рабочее напряжение (Ue), В | 400/415VAC |
| Номинальный ток, А (Icn) | 63 |
| Полюсов | 4 |
| Производитель | ETEK |
| Тип устройства | Трехпозиционный переключатель нагрузки |
| Частота сети | 50/60 Hz |
-
