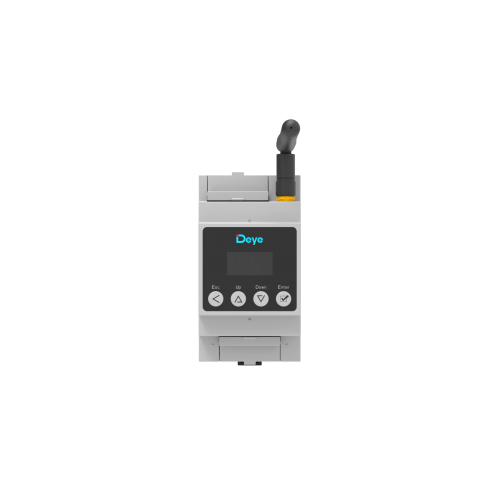

Умный счетчик электроэнергии DEYE SUN-SMART-CT01
Многофункциональный счетчик электроэнергии для однофазных и трехфазных сетей, предназначенный для точного мониторинга параметров электросети и интеграции в системы «умного дома» DEYE. Оснащен интерфейсами LoRa и RS485, что позволяет использовать его как в проводных, так и в беспроводных системах сбора данных.
Назначение и ключевые преимущества
- Универсальность работы с сетями: Счетчик поддерживает как однофазное (L1/N), так и трехфазное подключение (L1/L2/L3/N), что делает его идеальным решением для различных объектов – от квартир до промышленных предприятий.
- Два интерфейса связи в одном устройстве: Встроенные интерфейсы LoRa и RS485 позволяют гибко интегрировать счетчик в существующие системы мониторинга. LoRa обеспечивает беспроводную связь на расстояние до 200 метров на открытой местности, а RS485 – надежное проводное соединение по протоколу Modbus.
- Высочайшая точность измерений: Погрешность измерения напряжения составляет всего ±0.1 В, тока – ±0.01 А, частоты – ±0.01 Гц, активной мощности – ±1 Вт. Это позволяет использовать счетчик для коммерческого учета и точного анализа энергопотребления.
- Полная информация на LCD-дисплее: Жидкокристаллический дисплей отображает напряжение, ток, активную и реактивную мощность, частоту сети, коэффициент мощности и накопленную энергию – все данные доступны для локального считывания.
- Работа с трансформаторами тока (CT): Входы рассчитаны на подключение внешних трансформаторов тока с выходным сигналом 50 мА, что обеспечивает гальваническую развязку и возможность измерения больших токов без непосредственного включения.
- Широкий диапазон рабочих температур: От -40°C до +60°C позволяет устанавливать счетчик в неотапливаемых помещениях и на открытом воздухе в шкафах с соответствующей степенью защиты.
- Компактный монтаж на DIN-рейку: Габариты 53x96x64 мм позволяют легко разместить устройство в стандартном электрощите.
Области применения
- Учет и мониторинг электроэнергии в жилых домах, офисах и коммерческих объектах.
- Интеграция в солнечные электростанции на базе инверторов DEYE для контроля выработки и потребления.
- Системы диспетчеризации и автоматизации (BMS, SCADA) на промышленных предприятиях.
- Построение распределенных сетей мониторинга с использованием беспроводной технологии LoRa.
Интеграция с экосистемой DEYE
- Счетчик SUN-SMART-CT01 полностью совместим с гибридными инверторами DEYE и может быть подключен к ним через интерфейс RS485 для сбора данных о потреблении дома.
- Совместно с логгерами DEYE DL1000B данные со счетчика передаются в облако Deye Cloud, где доступны для удаленного мониторинга и анализа через мобильное приложение.
- Использование LoRa позволяет организовать беспроводную сеть мониторинга без прокладки дополнительных кабелей, особенно удобно на уже построенных объектах.
Преимущества технологии LoRa
- Дальность связи: До 200 метров на открытом пространстве – идеально для связи между распределительным щитом и логгером или хабом.
- Низкое энергопотребление: LoRa-модули потребляют мало энергии, что особенно важно для автономных устройств.
- Помехоустойчивость: Технология обеспечивает надежную передачу данных даже в условиях промышленных помех.
Технические характеристики
| Электрические параметры | |
|---|---|
| Модель | DEYE SUN-SMART-CT01 |
| Тип подключения | L1/N (однофазная), L1/L2/L3/N (трехфазная) |
| Трансформаторы тока (CT) | Выходной ток 50 мА (внешние) |
| Рабочее напряжение | 85 ~ 300 В AC (фаза-нейтраль) |
| Номинальная частота / диапазон | 50 Гц (45-55 Гц) / 60 Гц (55-65 Гц) |
| Собственное потребление | ≤ 2 Вт |
| Электрическая прочность | 4 кВ / 1 мин |
| Точность измерений | |
| Напряжение | ±0,1 В |
| Ток | ±0,01 А |
| Частота | ±0,01 Гц |
| Мощность (активная) | ±1 Вт |
| Связь и дисплей | |
| Интерфейсы связи | LoRa / RS485 (Modbus RTU) |
| Дальность LoRa | ≈ 200 м (открытое пространство) |
| Дисплей | LCD |
| Отображаемые параметры | U, I, P, Q, f, cos φ, энергия |
| Общие характеристики | |
| Рабочая температура | -40 ~ +60 °C |
| Относительная влажность | 0 ~ 75% |
| Степень защиты | IP20 |
| Высота установки над уровнем моря | ≤ 4000 м |
| Монтаж | DIN-рейка (35 мм) |
| Габаритные размеры (Ш×В×Г) | 53 × 96 × 64 мм |
| Вес | 0,15 кг |
| Гарантия | 5 лет |
| Соответствие стандартам | IEC/EN 61010-1 |
* Трансформаторы тока приобретаются отдельно, в зависимости от максимального тока вводного кабеля.
** Для подключения по RS485 используйте экранированную витую пару.
*** Рекомендуем применять качественные кабели и аксессуары для обеспечения надежной связи.
DEYE SUN-SMART-CT01 – это интеллектуальный счетчик электроэнергии, который станет «глазами» вашей системы энергомониторинга. Высокая точность, наличие двух интерфейсов связи (включая беспроводной LoRa), широкая универсальность по напряжению и совместимость с оборудованием DEYE делают его идеальным выбором для создания современных систем учета и управления энергопотреблением. Инвестируйте в качественный мониторинг – контролируйте каждый киловатт с помощью проверенного защитного оборудования DEYE.
-
